11kv வெளிப்புற Lv மற்றும் Mv Vcb பேனல்கள் நம்பகமான மின் விநியோகத்திற்கான சிறந்த தேர்வாக இருப்பது ஏன்?

ஒரு தொழில்முறை மின் விநியோக உபகரண உற்பத்தியாளர்,கான்சோஉயர் செயல்திறனை வழங்குகிறது11kv வெளிப்புற Lv மற்றும் Mv Vcb பேனல்கள்தொழில்துறை, பயன்பாடு, வணிகம் மற்றும் உள்கட்டமைப்பு திட்டங்களுக்காக வடிவமைக்கப்பட்டுள்ளது. வெற்றிட சர்க்யூட் பிரேக்கர் தொழில்நுட்பத்துடன் வடிவமைக்கப்பட்ட இந்த வெளிப்புற சுவிட்ச் கியர் பேனல்கள் சிறந்த காப்பு வழங்குகின்றன, பாதுகாப்பான மாறுதல், நீண்ட சேவை வாழ்க்கை மற்றும் கடுமையான சுற்றுச்சூழல் நிலைமைகளின் கீழ் கூட நம்பகமான செயல்பாடு.

நவீன மின் அமைப்புகளின் பாதுகாப்பு, செயல்திறன் மற்றும் ஸ்திரத்தன்மையை உறுதி செய்வதற்கு சரியான வெளிப்புற சுவிட்ச் கியரைத் தேர்ந்தெடுப்பது அவசியம். இந்தக் கட்டுரை 11kv வெளிப்புற Lv மற்றும் Mv Vcb பேனல்கள் எவ்வாறு செயல்படுகின்றன, அவற்றின் முக்கிய நன்மைகள், தொழில்நுட்ப விவரக்குறிப்புகள், பயன்பாடுகள், தேர்வு குறிப்புகள், பராமரிப்பு பரிந்துரைகள் மற்றும் அவை ஏன் விரும்பப்படும் நடுத்தர மின்னழுத்தங்களில் ஒன்றாக மாறியது உலகளாவிய தீர்வுகள். நீங்கள் ஒரு புதிய மின் நெட்வொர்க்கை வடிவமைத்தாலும் அல்லது ஏற்கனவே உள்ள அமைப்பை மேம்படுத்தினாலும், இந்த வழிகாட்டி பொறியாளர்கள், ஒப்பந்ததாரர்கள் மற்றும் கொள்முதல் நிபுணர்களுக்கான நடைமுறை நுண்ணறிவுகளை வழங்குகிறது.

உள்ளடக்கம்

• 11kv வெளிப்புற Lv மற்றும் Mv Vcb பேனல்கள் என்றால் என்ன?
• வெற்றிட சர்க்யூட் பிரேக்கர் பேனல்கள் ஏன் மிகவும் பிரபலமாக உள்ளன?
• வெளிப்புற VCB பேனல்களின் முக்கிய கூறுகள்
• தொழில்நுட்ப விவரக்குறிப்புகள் ஒப்பீடு
• வழக்கமான பயன்பாடுகள்
• சரியான பேனலை எவ்வாறு தேர்வு செய்வது
• பராமரிப்பு சிறந்த நடைமுறைகள்
• அடிக்கடி கேட்கப்படும் கேள்விகள்
• முடிவுரை

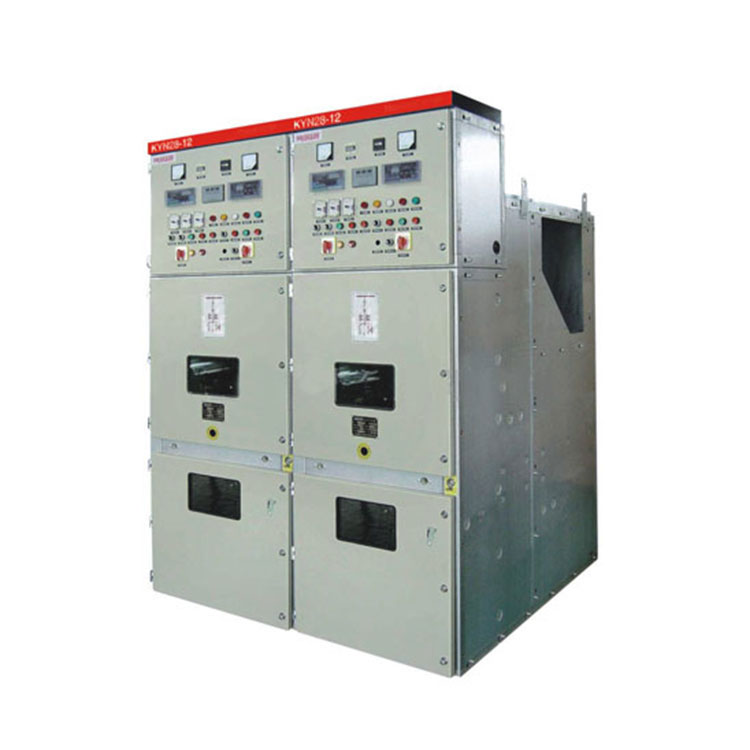

11kv வெளிப்புற Lv மற்றும் Mv Vcb பேனல்கள் என்றால் என்ன?

11kv வெளிப்புற எல்வி மற்றும் எம்வி விசிபி பேனல் என்பது ஒரு முழுமையான நடுத்தர மின்னழுத்த மின் விநியோக தீர்வாகும். வெளிப்புற நிறுவலுக்கு வடிவமைக்கப்பட்ட வெற்றிட சர்க்யூட் பிரேக்கர் (VCB). இந்த பேனல்கள் பாதுகாப்பாகக் கட்டுப்படுத்துகின்றன, தனிமைப்படுத்துகின்றன மற்றும் பாதுகாக்கின்றன குறைந்த மின்னழுத்த கட்டுப்பாட்டு சுற்றுகளை ஒருங்கிணைத்து கண்காணிப்பதற்காக தோராயமாக 11kV இல் இயங்கும் மின் ஊட்டிகள், பாதுகாப்பு, தொடர்பு மற்றும் ஆட்டோமேஷன்.

பாரம்பரிய எண்ணெய் அல்லது ஏர் சர்க்யூட் பிரேக்கர்களைப் போலல்லாமல், வெற்றிட சர்க்யூட் பிரேக்கர்கள் சீல் செய்யப்பட்ட மின் வளைவுகளை அணைக்கின்றன. வெற்றிட குறுக்கீடுகள். குறுக்கீட்டிற்குள் கிட்டத்தட்ட வாயு இல்லாததால், மின் வளைவு விரைவாக மறைந்துவிடும், இதன் விளைவாக சிறந்த மாறுதல் செயல்திறன், குறைந்தபட்ச பராமரிப்பு தேவைகள் மற்றும் குறிப்பிடத்தக்க நீண்ட சேவை வாழ்க்கை.

நவீன வெளிப்புற VCB பேனல்கள் வானிலை எதிர்ப்புடன் கால்வனேற்றப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு உறைகளைப் பயன்படுத்தி தயாரிக்கப்படுகின்றன. மழை, ஈரப்பதம், தூசி, புற ஊதா கதிர்வீச்சு, பூச்சிகள் ஆகியவற்றிலிருந்து உள் மின் கூறுகளைப் பாதுகாக்கும் கட்டுமானம் மற்றும் கடுமையான சுற்றுச்சூழல் நிலைமைகள். பல வடிவமைப்புகள் IEC தரநிலைகளுடன் இணங்குகின்றன மற்றும் நம்பகத்தன்மையுடன் செயல்பட முடியும் ஒரு பரந்த வெப்பநிலை வரம்பு.

வெற்றிட சர்க்யூட் பிரேக்கர் பேனல்கள் ஏன் மிகவும் பிரபலமாக உள்ளன?

மின் பயன்பாடுகள் மற்றும் தொழில்துறை வசதிகள் பெருகிய முறையில் வெற்றிட சர்க்யூட் பிரேக்கர் தொழில்நுட்பத்தை விரும்புகின்றன, ஏனெனில் அது ஒன்றிணைக்கிறது சிறந்த நீண்ட கால நம்பகத்தன்மையுடன் உயர் செயல்பாட்டு பாதுகாப்பு. மின்சார உள்கட்டமைப்பு மிகவும் அறிவார்ந்ததாக மாறும் போது, பராமரிப்பு செலவுகளை குறைக்கும் மற்றும் வேலையில்லா நேரத்தை குறைக்கும் போது உபகரணங்கள் நிலையான பாதுகாப்பை வழங்க வேண்டும்.

சிறந்த பாதுகாப்பு செயல்திறன்

பல பழைய குறுக்கீடு தொழில்நுட்பங்களுடன் ஒப்பிடும்போது வெற்றிட குறுக்கீடுகள் ஆர்க் ஃபிளாஷ் அபாயங்களை திறம்பட நீக்குகின்றன. சீல் செய்யப்பட்ட வெற்றிட அறை எரிப்பைத் தடுக்கிறது மற்றும் தீ அபாயங்களைக் கணிசமாகக் குறைக்கிறது. அதிக செயல்பாட்டு பாதுகாப்பு தேவைப்படும் முக்கியமான வசதிகள்.

நீண்ட இயந்திர வாழ்க்கை

உயர்தர VCB ஆனது பல்லாயிரக்கணக்கான மாறுதல் செயல்பாடுகளை குறைந்தபட்ச உடைகளுடன் செய்ய முடியும். இந்த ஆயுள் குறைகிறது பராமரிப்பு அதிர்வெண் மற்றும் மின் நிறுவல்களின் ஒட்டுமொத்த வாழ்க்கைச் சுழற்சி செலவைக் குறைக்கிறது.

சிறந்த சுற்றுச்சூழல் பாதுகாப்பு

எண்ணெய் சர்க்யூட் பிரேக்கர்களைப் போலல்லாமல், வெற்றிட தொழில்நுட்பத்திற்கு சுற்றுச்சூழலில் கசியக்கூடிய இன்சுலேடிங் எண்ணெய் தேவையில்லை. எண்ணெய் நிரப்பப்பட்ட உபகரணங்களுடன் தொடர்புடைய வழக்கமான கையாளுதல் மற்றும் மாற்றுதல், துப்புரவிற்கான ஆதரவு மற்றும் பலவற்றையும் இது தவிர்க்கிறது நிலையான மின்சார விநியோகம்.

நம்பகமான தவறு தனிமைப்படுத்தல்

ஓவர்லோட் அல்லது ஷார்ட் சர்க்யூட் போன்ற தவறுகள் ஏற்படும் போது, பிரேக்கர் பாதிக்கப்பட்ட ஃபீடரை விரைவாக துண்டிக்கிறது, பராமரிக்கும் போது மின்மாற்றிகள், மோட்டார்கள், கேபிள்கள் மற்றும் பிற விலையுயர்ந்த மின் சொத்துக்களுக்கு சேதம் ஏற்படுவதைத் தடுக்கிறது அமைப்பு நிலைத்தன்மை.

ஸ்மார்ட் கிரிட் ஒருங்கிணைப்புக்கு ஏற்றது

நவீன வெளிப்புற VCB பேனல்கள் அறிவார்ந்த பாதுகாப்பு ரிலேக்கள், SCADA தொடர்பு தொகுதிகள், ஆகியவற்றை ஒருங்கிணைக்க முடியும். தொலைநிலை கண்காணிப்பு அமைப்புகள், தவறு குறிகாட்டிகள் மற்றும் டிஜிட்டல் அளவீட்டு சாதனங்கள், முன்கணிப்பு பராமரிப்பை செயல்படுத்துகிறது மற்றும் நிகழ்நேர நெட்வொர்க் மேலாண்மை.

வெளிப்புற VCB பேனல்களின் முக்கிய கூறுகள்

வெளிப்புற VCB பேனலின் உள் கட்டமைப்பைப் புரிந்துகொள்வது, பொறியாளர்களுக்கு உபகரணங்களின் தரம் மற்றும் நீண்ட கால நம்பகத்தன்மையை மதிப்பிட உதவுகிறது. திட்டத் தேவைகளைப் பொறுத்து கட்டமைப்புகள் மாறுபடலாம் என்றாலும், பெரும்பாலான 11kV வெளிப்புற LV மற்றும் MV VCB பேனல்கள் பாதுகாப்பான மற்றும் திறமையான மின் விநியோகத்தை உறுதிசெய்ய ஒன்றாகச் செயல்படும் பல அத்தியாவசிய கூறுகளைப் பகிர்ந்து கொள்கின்றன.

வெற்றிட சர்க்யூட் பிரேக்கர்

வெற்றிட சர்க்யூட் பிரேக்கர் பேனலின் இதயம். சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டின் உள்ளே உள்ள மின் வளைவை அணைப்பதன் மூலம் இது சாதாரண சுமை மின்னோட்டத்தையும் தவறான மின்னோட்டத்தையும் குறுக்கிடுகிறது. வழக்கமான குறுக்கீடு தொழில்நுட்பங்களுடன் ஒப்பிடுகையில், வெற்றிட பிரேக்கர்கள் வேகமான மாறுதல், அதிக மின்கடத்தா மீட்பு மற்றும் கணிசமாக குறைந்த பராமரிப்பு தேவைகளை வழங்குகின்றன.

பாதுகாப்பு ரிலே

டிஜிட்டல் பாதுகாப்பு ரிலேக்கள் மின்னழுத்தம், மின்னோட்டம், அதிர்வெண் மற்றும் தவறு நிலைகளை தொடர்ந்து கண்காணிக்கின்றன. ஓவர்லோட், ஷார்ட் சர்க்யூட் அல்லது எர்த் ஃபால்ட் போன்ற அசாதாரணங்கள் ஏற்பட்டால், ரிலே உடனடியாக சர்க்யூட் பிரேக்கருக்கு ஒரு பயணக் கட்டளையை அனுப்புகிறது, மின்மாற்றிகள், கேபிள்கள், ஜெனரேட்டர்கள் மற்றும் கீழ்நிலை உபகரணங்களைப் பாதுகாக்கிறது.

தற்போதைய மற்றும் மின்னழுத்த மின்மாற்றிகள்

CTகள் மற்றும் VTகள் அளவீடு, பாதுகாப்பு மற்றும் கண்காணிப்பு ஆகியவற்றிற்கான துல்லியமான மின் அளவீடுகளை வழங்குகின்றன. இந்த சாதனங்கள் அதிக துல்லியத்துடன் அசாதாரண இயக்க நிலைமைகளை கண்டறிய அறிவார்ந்த கட்டுப்பாட்டு அமைப்புகளை செயல்படுத்துகின்றன.

பஸ்பார் அமைப்பு

காப்பர் அல்லது அலுமினிய பஸ்பார்கள் மின் ஆற்றலை அடைப்புக்குள் திறமையாக விநியோகிக்கின்றன. சரியான காப்பு வடிவமைப்பு வெப்ப உற்பத்தியைக் குறைக்கிறது, அதே நேரத்தில் தவறான நிலைகளின் போது சிறந்த கடத்துத்திறன் மற்றும் இயந்திர வலிமையை உறுதி செய்கிறது.

வெளிப்புற உறை

உறை ஈரப்பதம், தூசி, அரிப்பு, சூரிய ஒளி, பூச்சிகள் மற்றும் இயந்திர தாக்கத்திற்கு எதிராக உள் மின் கூறுகளை பாதுகாக்கிறது. நிறுவல் சூழல்களைப் பொறுத்து, உற்பத்தியாளர்கள் கால்வனேற்றப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு பெட்டிகளை ஐபி-மதிப்பிடப்பட்ட பாதுகாப்புடன் வழங்கலாம்.

கட்டுப்பாட்டு மற்றும் கண்காணிப்பு அலகு

நவீன வெளிப்புற சுவிட்ச் கியர் பெரும்பாலும் SCADA, Modbus, IEC 61850 மற்றும் தொலை தொடர்பு செயல்பாடுகளை ஆதரிக்கும் அறிவார்ந்த கண்காணிப்பு அமைப்புகளை உள்ளடக்கியது. ஆபரேட்டர்கள் சாதனத்தின் நிலையை கண்காணிக்கலாம், அலாரங்களைப் பெறலாம் மற்றும் நிறுவல் தளத்திற்குச் செல்லாமல் தொலைநிலை கண்டறிதல்களைச் செய்யலாம்.

தொழில்நுட்ப விவரக்குறிப்புகள் ஒப்பீடு

வழக்கமான 11kV வெளிப்புற LV மற்றும் MV VCB பேனல்களுக்கான பொதுவான தொழில்நுட்ப அளவுருக்களை பின்வரும் அட்டவணை சுருக்கமாகக் கூறுகிறது. திட்டத் தேவைகள் மற்றும் தனிப்பயனாக்கப்பட்ட உள்ளமைவுகளைப் பொறுத்து உண்மையான விவரக்குறிப்புகள் மாறுபடலாம்.

வழக்கமான பயன்பாடுகள்

11kV வெளிப்புற VCB பேனல்களின் நெகிழ்வுத்தன்மை மற்றும் நீடித்து நிலைத்தன்மை ஆகியவை பல்வேறு வகையான தொழில்கள் மற்றும் பயன்பாட்டுத் திட்டங்களுக்கு ஏற்றதாக அமைகின்றன. கடுமையான வெளிப்புற சூழல்களில் நம்பகத்தன்மையுடன் செயல்படும் அவர்களின் திறன், உலகம் முழுவதும் பரவலாக ஏற்றுக்கொள்ளப்பட்ட நடுத்தர மின்னழுத்த மாறுதல் தீர்வுகளில் ஒன்றாக மாற்றியுள்ளது.

• மின் உற்பத்தி நிலையங்கள்
• மின் துணை மின் நிலையங்கள்
• சூரிய மற்றும் காற்றாலைகள் உட்பட புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள்
• தொழில்துறை உற்பத்தி வசதிகள்
• சுரங்க நடவடிக்கைகள்
• எண்ணெய் மற்றும் எரிவாயு உற்பத்தி தளங்கள்
• நகராட்சி மின் விநியோக அமைப்புகள்
• வணிக வளாகங்கள்
• போக்குவரத்து உள்கட்டமைப்பு
• நிலையான நடுத்தர மின்னழுத்த விநியோகம் தேவைப்படும் தரவு மையங்கள்

புதுப்பிக்கத்தக்க ஆற்றல் பயன்பாடுகளுக்கு, வெளிப்புற VCB பேனல்கள் மின்மாற்றிகள் மற்றும் ஃபீடர் சுற்றுகளை பாதுகாப்பதில் முக்கிய பங்கு வகிக்கின்றன, அதே நேரத்தில் பயன்பாட்டு கட்டத்துடன் பாதுகாப்பான ஒருங்கிணைப்பை செயல்படுத்துகின்றன. அறிவார்ந்த பாதுகாப்பு அமைப்புகள் தொலைநிலை கண்காணிப்பு தளங்கள் மூலம் செயல்பாட்டுத் தெரிவுநிலையையும் மேம்படுத்துகின்றன.

சரியான 11kV வெளிப்புற VCB பேனலை எவ்வாறு தேர்வு செய்வது

பொருத்தமான குழுவைத் தேர்ந்தெடுப்பதற்கு தொழில்நுட்பத் தேவைகள் மற்றும் இயக்க நிலைமைகள் இரண்டையும் கவனமாக மதிப்பீடு செய்ய வேண்டும். விலையின் அடிப்படையில் மட்டுமே உபகரணங்களைத் தேர்ந்தெடுப்பது நீண்ட கால பராமரிப்பு செலவுகளை அதிகரிக்கலாம் அல்லது கணினி நம்பகத்தன்மையைக் குறைக்கலாம்.

1. தேவையான மதிப்பிடப்பட்ட மின்னோட்டத்தையும் உடைக்கும் திறனையும் தீர்மானிக்கவும்.
2. சுற்றுச்சூழல் நிலைமைகளை மதிப்பிடுங்கள்ஈரப்பதம், உப்பு தெளிப்பு, தூசி, உயரம் மற்றும் வெப்பநிலை போன்றவை.
3. பொருத்தமான உறை பாதுகாப்பைத் தேர்ந்தெடுக்கவும்நிறுவல் சூழலின் படி.
4. IEC தரநிலைகளுடன் இணங்குவதை உறுதிப்படுத்தவும்மற்றும் உள்ளூர் மின் விதிமுறைகள்.
5. எதிர்கால விரிவாக்கத்தை கருத்தில் கொள்ளுங்கள்மாடுலர் பேனல் வடிவமைப்புகளைத் தேர்ந்தெடுப்பதன் மூலம்.
6. அறிவார்ந்த தொடர்பு செயல்பாடுகளை சரிபார்க்கவும்SCADA ஒருங்கிணைப்பு தேவைப்பட்டால்.
7. அனுபவம் வாய்ந்த உற்பத்தியாளரைத் தேர்வுசெய்கபொறியியல் ஆதரவு, சோதனை அறிக்கைகள் மற்றும் விற்பனைக்குப் பிந்தைய சேவை ஆகியவற்றை வழங்கும் திறன் கொண்டது.

பராமரிப்பு சிறந்த நடைமுறைகள்

வெற்றிட சர்க்யூட் பிரேக்கர்களுக்கு எண்ணெய் நிரப்பப்பட்ட மாற்றுகளைக் காட்டிலும் குறைவான பராமரிப்பு தேவைப்பட்டாலும், உபகரணங்களின் ஆயுட்காலம் முழுவதும் அதிகபட்ச நம்பகத்தன்மையை உறுதி செய்வதற்கு வழக்கமான ஆய்வுகள் அவசியம்.

• அடைப்பு முத்திரைகளை தவறாமல் பரிசோதிக்கவும்.
• இன்சுலேடிங் பரப்புகளில் இருந்து தூசி மற்றும் அசுத்தங்களை சுத்தம் செய்யவும்.
• அதிக வெப்பத்திற்கு மின் இணைப்புகளைச் சரிபார்க்கவும்.
• பாதுகாப்பு ரிலே அமைப்புகளை அவ்வப்போது சரிபார்க்கவும்.
• திட்டமிடப்பட்ட பராமரிப்பின் போது காப்பு எதிர்ப்பு சோதனையைச் செய்யவும்.
• மென்மையான இயக்கத்தை சரிபார்க்க இயந்திரத்தனமாக பிரேக்கரை இயக்கவும்.
• அறிவார்ந்த கண்காணிப்பு அமைப்புகளைப் பயன்படுத்தி இயக்கத் தரவைக் கண்காணிக்கவும்.

தடுப்பு பராமரிப்பு அட்டவணைகளைப் பின்பற்றுவது எதிர்பாராத செயலிழப்புகளைக் கணிசமாகக் குறைக்கிறது, அதே நேரத்தில் உபகரணங்களின் சேவை வாழ்க்கையை நீட்டிக்கிறது. பல பயன்பாடுகள் இப்போது வழக்கமான ஆய்வுகளை முன்கணிப்பு பராமரிப்பு தொழில்நுட்பங்களுடன் இணைக்கின்றன, அவை ஏற்படுவதற்கு முன் சாத்தியமான தோல்விகளை அடையாளம் காண செயல்பாட்டுத் தரவை பகுப்பாய்வு செய்கின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

முடிவுரை

ஆற்றல் அமைப்புகள் அதிக நுண்ணறிவு, செயல்திறன் மற்றும் நிலைத்தன்மையை நோக்கி தொடர்ந்து உருவாகி வருவதால்,11kV வெளிப்புற LV மற்றும் MV VCB பேனல்கள்நடுத்தர மின்னழுத்த மின் விநியோகத்திற்கான நம்பகமான தீர்வாக மாறியுள்ளது. அவற்றின் சிறந்த மாறுதல் செயல்திறன், விதிவிலக்கான நம்பகத்தன்மை, குறைந்த பராமரிப்பு தேவைகள் மற்றும் நவீன ஆட்டோமேஷன் தொழில்நுட்பங்களுடன் பொருந்தக்கூடிய தன்மை ஆகியவை பயன்பாடுகள், தொழில்துறை வசதிகள், புதுப்பிக்கத்தக்க எரிசக்தி திட்டங்கள் மற்றும் வணிக உள்கட்டமைப்பு ஆகியவற்றிற்கான சிறந்த முதலீடாக அமைகின்றன.

தொழில்முறை பொறியியல் நிபுணத்துவத்தின் ஆதரவுடன்,கான்சோபல்வேறு திட்டத் தேவைகளைப் பூர்த்தி செய்யும் நம்பகமான வெளிப்புற நடுத்தர மின்னழுத்த சுவிட்ச் கியர் தீர்வுகளை வழங்க உறுதிபூண்டுள்ளது. உங்களுக்கு நிலையான உள்ளமைவு அல்லது முழுமையாக தனிப்பயனாக்கப்பட்ட மின் விநியோக அமைப்பு தேவைப்பட்டாலும், எங்கள் அனுபவம் வாய்ந்த குழு உங்கள் திட்டம் முழுவதும் தொழில்நுட்ப ஆலோசனை, தயாரிப்பு பரிந்துரைகள் மற்றும் விரிவான ஆதரவை வழங்க தயாராக உள்ளது.எங்களை தொடர்பு கொள்ளவும்இன்று உங்கள் விண்ணப்பத்தைப் பற்றி விவாதிக்கவும், எங்களின் நம்பகமான 11kV வெளிப்புற LV மற்றும் MV VCB பேனல்கள் உங்கள் மின்சார நெட்வொர்க்கின் பாதுகாப்பு, செயல்திறன் மற்றும் நீண்ட கால செயல்திறனை மேம்படுத்த எப்படி உதவும் என்பதைக் கண்டறியவும்.
