SF6 முழு வாயு நிரப்பப்பட்ட வளைய பிரதான அலகு தெரிந்து கொள்வது நல்லது

1. SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியரின் முக்கிய அம்சங்கள்:

வாயு காப்பிடப்பட்ட சுவிட்ச் கியர்  SF6 ஐ 10kV முதல் 35kV வளைய முக்கிய அலகு வரை முக்கிய காப்பு ஊடகமாக ஏற்றுக்கொள்கிறது. நகரமயமாக்கல் கட்டுமானத்தில், SF6 முழு வாயு நிரப்பப்பட்ட வளைய பிரதான அலகு சிறிய மற்றும் மட்டு வடிவமைப்பில் முக்கிய நன்மைகளைக் கொண்டுள்ளது. இது நகர்ப்புற மின் கட்டம், ரயில் போக்குவரத்து, புதிய எரிசக்தி தொழில் மற்றும் தொழில்துறை நிறுவனங்களில் பரவலாக ஏற்றுக்கொள்கிறது.

1.1 SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியரின் மட்டு வடிவமைப்பு

திSF6 ரிங் பிரதான அலகு  முக்கியமாக சி (கேபிள் சுவிட்ச் பேனல்), வி (வெற்றிட சர்க்யூட் பிரேக்கர் பேனல்), டி (நேரடி கேபிள் இணைப்பு பேனல்), டிஇ (எர்திங் பேனலுடன் நேரடி கேபிள் இணைப்பு), எஃப் (சுவிட்ச்-ஃபியூஸ் துண்டிப்பு குழு) மற்றும் எம் (அளவீட்டு பேனல்) ஆகியவற்றைக் கொண்டுள்ளது.

உண்மையான சந்தர்ப்பங்களில், சி மற்றும் வி யூனிட் கேபிள் பவர் லைனை உள்ளிடுவதற்கும் வெளியிடுவதற்கும் கட்டுப்பாடு மற்றும் பாதுகாப்பை வழங்குகிறது. சுமை செயல்பாட்டின் செயல்பாட்டைத் தவிர, குறுகிய சுற்று மின்னோட்டத்தையும் சுமை மின்னோட்டத்தையும் வெட்டுவதில் V அலகு அதிக செயல்பாட்டைக் கொண்டுள்ளது. எம் யூனிட் மீட்டரிங் சி.டி, மற்றும் பி.டி மற்றும் ஆற்றல் மீட்டர் ஆகியவற்றை உள்ளடக்கியது. பொதுவாக, இது 800 மிமீ அகலத்தைக் கொண்டுள்ளது, இது ஒருKYN28-12. கேபிள் உயரத்தை தரையில் இருந்து SF6 வளைய பிரதான அலகு மேற்பகுதிக்கு உயர்த்த டி மற்றும் டி யூனிட் பயன்படுத்தப்படுகிறது. கூடுதலாக, எஃப் யூனிட் பாதுகாப்பை உள்ளீடு மற்றும் வெளியீடு செய்வதிலும் பயன்படுத்தப்படுகிறது, ஆனால் முனைய பயனர்கள் எஃப் யூனிட்டுக்கு பதிலாக வி யூனிட்டை ஏற்றுக்கொள்ள விரும்புகிறார்கள், ஏனெனில் கட்டுப்படுத்தும் கியர் மிகவும் சிக்கலானது.

1.2 SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியரின் சிறிய வடிவமைப்பு

பொதுவாக, ஒரு சி அல்லது வி யூனிட்டின் பரிமாணம் w*h*d = 371*1800*750 (மிமீ) ஆகும், இருப்பினும், ஒரு KYN28-12 இன் உள்ளீடு அல்லது வெளியீட்டுக் குழு W*h*d = 800*2300*1500 (மிமீ) ஆகும். SF6 ரிங் பிரதான அலகு தளவாடங்கள் மற்றும் நில செலவுகளில் அதிக போட்டித்தன்மையைக் கொண்டுள்ளது என்பதில் சந்தேகமில்லை. மேலும், ஒரு SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியர் ஒரு KYN28-12 ஐ விட குறைந்த பொருள் செலவுகளைக் கொண்டுள்ளது.

2. ஒரு SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியரின் கட்டமைப்பு S செம்

   ஒரு வாயு இன்சுலேட்டட் சுவிட்ச் கியரில், இது முக்கியமாக SF6 எரிவாயு தொட்டி, பிரதான சுவிட்ச் மற்றும் பிரேக்கர், பஸ்பார் அமைப்பு, கியர் மற்றும் இரண்டாம் நிலை கட்டுப்பாடு மற்றும் பாதுகாப்பு அமைப்பைக் கட்டுப்படுத்துகிறது.

   SF6 எரிவாயு தொட்டி 201 அல்லது 304 எஃகு ஏற்றுக்கொள்கிறது, அவற்றில் ஆண்டு கசிவு விகிதம் 0.1%ஐ விடக் குறைவாக உள்ளது, இது முழுமையாக சீல் மற்றும் காப்பிடப்பட்டதாக வடிவமைக்கப்பட்டுள்ளது. இது 30 ஆண்டுகளுக்கும் மேலாக பராமரிப்பு இல்லாத சேவையை உறுதி செய்கிறது.

   இது ஒரு போன்றதுகாற்று காப்பிடப்பட்ட சுவிட்ச் கியர்  உள்ளீடு மற்றும் வெளியீட்டுக் குழுவில் உள்ள பிரதான சுவிட்ச் மற்றும் பிரேக்கர் ஆகியவை எர்திங் சுவிட்ச், துண்டிக்கவும் சுவிட்ச், சுமை சுவிட்ச் பிரேக்கர் மற்றும் சக்தி அமைப்புகளின் கட்டுப்பாடு மற்றும் பாதுகாப்பிற்காக வெற்றிட சர்க்யூட் பிரேக்கர்.

   ஒரு பொதுவான SF6 தொட்டியில், இது 7 மட்டு அலகுகளை 10 KV பவர் கிரிட் அமைப்பில் ஒருங்கிணைக்க முடியும். இல்லையெனில், நீட்டிப்புகளுக்கு இணைப்பு கேபிள் மற்றும் கேபிள் பிளக் அவசியம். இருப்பினும், ஒரு பொதுவான தொட்டியில், மட்டு அலகுகள் செப்பு பஸ்பர் மூலம் இணைக்கப்பட்டுள்ளன.

   SF6 வளைய பிரதான அலகு கணினி தோல்வியிலிருந்து பாதுகாக்க மதிப்பு மின்னழுத்தத்தையும் மின்னோட்டத்தையும் கண்காணிப்பதற்கான செயல்பாட்டை இரண்டாம் நிலை கட்டுப்பாடு மற்றும் பாதுகாப்பு அமைப்பு கொண்டுள்ளது. இதற்கிடையில், இது ஆட்டோமேஷன், ரிமோட் கண்ட்ரோல், தரவு கையகப்படுத்தல் மற்றும் SCADA அமைப்புக்கான அணுகலை ஆதரிக்கிறது. கூடுதலாக, SF6 ரிங் பிரதான அலகு கட்டுப்பாட்டு மற்றும் சமிக்ஞை பரிமாற்றத்தின் இயல்பான செயல்பாட்டை உறுதிப்படுத்த துணை மின்சார விநியோகத்தையும் வழங்குகிறது.

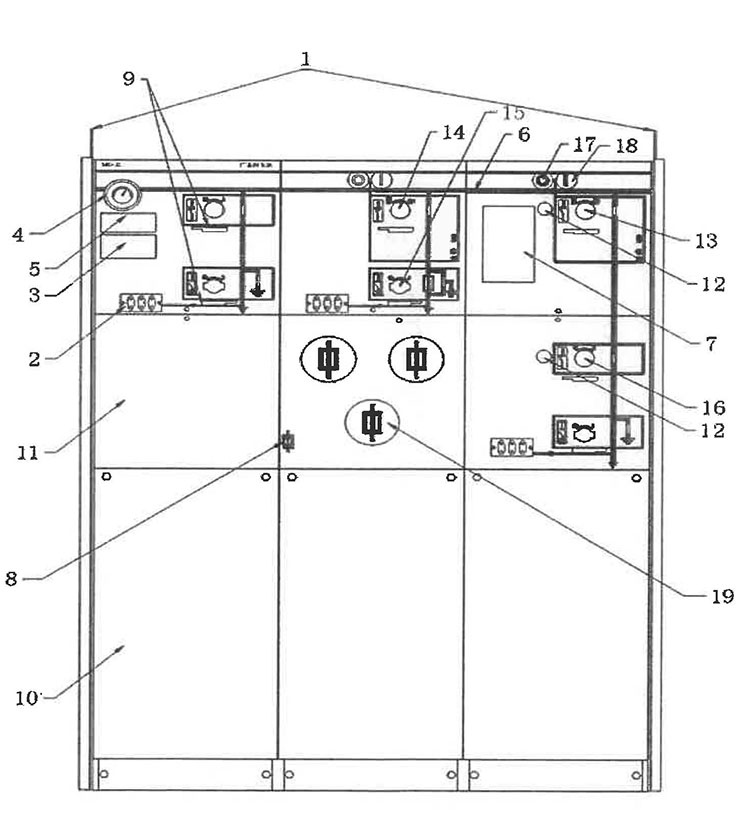

2.1 SF6 வாயு இன்சுலேட்டட் எஸ் விட்ச்ஜியர் எஸ் டிராக்சர் டி இகிராம்:

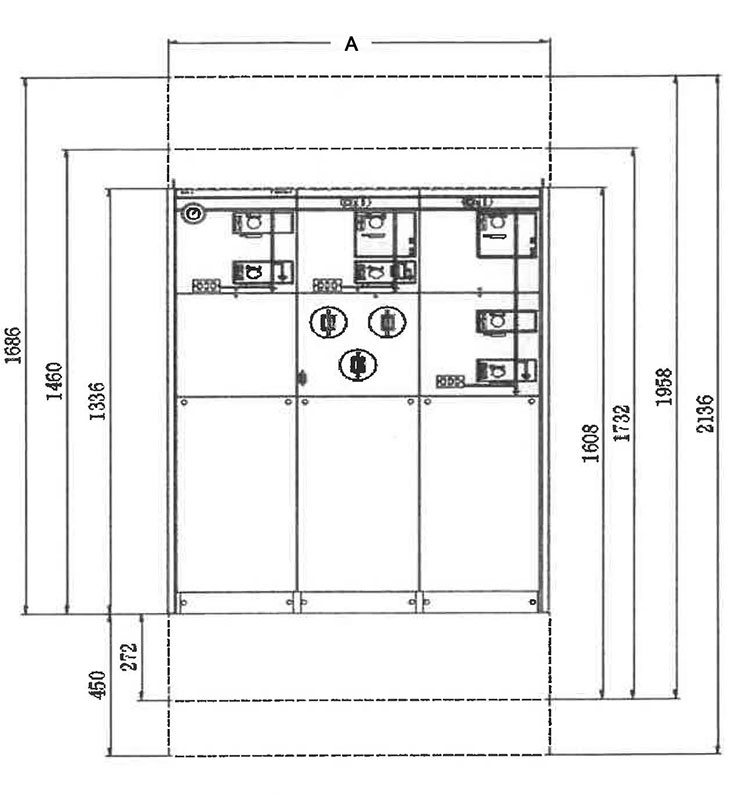

2.2 ஒரு SF6 வளைய பிரதான அலகு வெளியே பரிமாணங்கள்

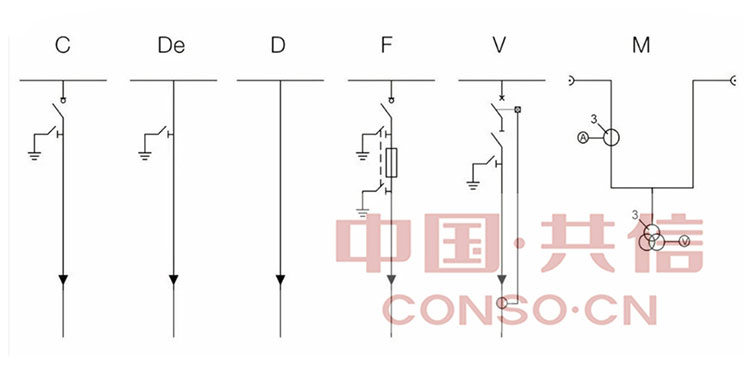

2.3 நிலையான கள் ஒலிபெருக்கி மற்றும் e xtension m odules

3. SF6 வாயு இன்சுலேட்டட் சுவிட்ச் கியரின் பாராமீட்டர்
