நடுத்தர மின்னழுத்தம் 11kv உட்புற விசிபி பேனல்

கான்சோ எலக்ட்ரிக்கல் சயின்ஸ் அண்ட் டெக்னாலஜி கோ., லிமிடெட் நடுத்தர மின்னழுத்தம் 11kv இன்டோர் விசிபி பேனலை தயாரிப்பதில் 10 ஆண்டுகளுக்கும் மேலான அனுபவத்தைக் கொண்டுள்ளது. கான்சோ எலக்ட்ரிக்கல் நடுத்தர மின்னழுத்தம் 11kv உட்புற விசிபி பேனலை உற்பத்தி செய்து, தொழில்துறை சக்தி அமைப்பு, நகர்ப்புற மின் கட்டம் மற்றும் நகர்ப்புற உள்கட்டமைப்பு போன்ற மாறுபட்ட பயன்பாட்டு சூழ்நிலைகளுக்கு வழங்குகிறது. 2006 ஆம் ஆண்டு முதல் வளர்ச்சியின் போது, நிறுவனம் உள்நாட்டு மற்றும் வெளிநாட்டு வாடிக்கையாளர்களுக்கு நம்பகமான நடுத்தர மின்னழுத்த 11kv உட்புற vcb பேனலை இணைக்க ISO9001 மற்றும் ISO14001 மேலாண்மை அமைப்பின் தேவையை கண்டிப்பாக செயல்படுத்தியுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

மின்சார ஆற்றல் துறையில் நிபுணர்களாக, சீனாவில் நடுத்தர மின்னழுத்த 11kV உட்புற விசிபி பேனல்களின் முன்னணி உற்பத்தியாளராக நாங்கள் பெருமை கொள்கிறோம். தொழிற்சாலையிலிருந்து நேரடியாக எங்கள் தயாரிப்புகளின் தரம் மற்றும் நம்பகத்தன்மையை நம்புங்கள். உங்கள் திருப்தியே எங்களின் முன்னுரிமையாகும், மேலும் எங்களின் அர்ப்பணிப்பு வாங்குவதற்கு அப்பாற்பட்டது - இணையற்ற விற்பனைக்குப் பிந்தைய சேவை மற்றும் துல்லியமான டெலிவரி காலக்கெடுவை எதிர்பார்க்கலாம். நீங்கள் ஒரு தயாரிப்பில் முதலீடு செய்கிறீர்கள் என்பதை அறிந்து அமைதியாக ஓய்வெடுங்கள், ஆனால் ஆற்றல்மிக்க மின்சாரத் துறையின் தேவைகளைப் பூர்த்தி செய்ய வடிவமைக்கப்பட்ட தடையற்ற, தொழில்முறை அனுபவத்தில்.

நடுத்தர மின்னழுத்தம் 11kv உட்புற விசிபி பேனல் அறிமுகம்:

KYN28-12

காற்று காப்பிடப்பட்ட RMU

எரிவாயு காப்பிடப்பட்ட RMU

நிலையான அமைச்சரவை

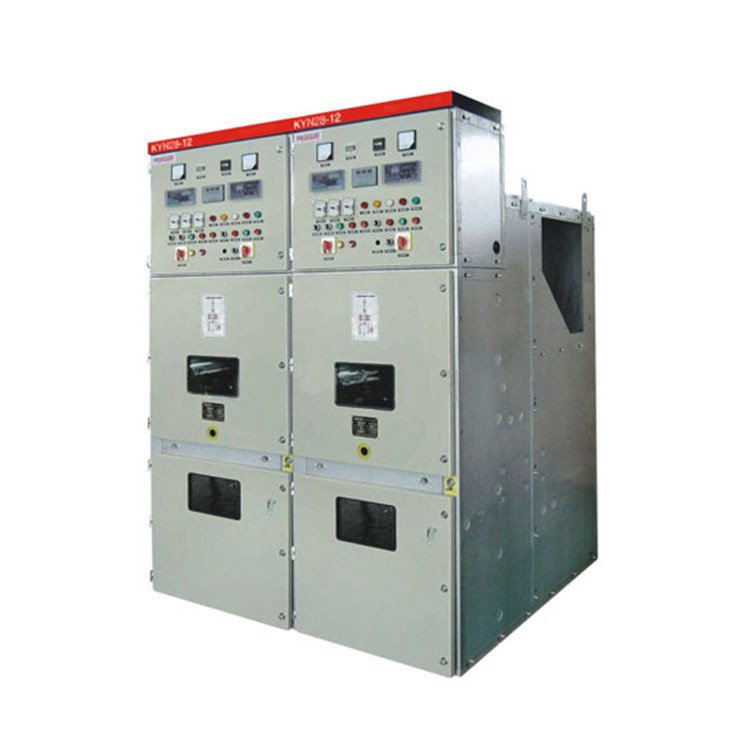

1.நான்தால்-கிளாட் திரும்பப் பெறக்கூடிய ஏசி சுவிட்ச்கியர் (பொதுவாக 10kV நிலைக்கு KYN28 என குறிப்பிடப்படுகிறது):

இந்த கேபினட் வகை தற்போதைய நிலையில் பொதுவாகப் பயன்படுத்தப்படும் 10kV அமைச்சரவை ஆகும். இது VS1, VD4, ZN78 போன்ற வெற்றிட சர்க்யூட் பிரேக்கர்களுடன் கட்டமைக்கப்படலாம், மின் முதன்மை அமைப்பு வரைபடத்தின் தேவைகளுக்கு ஏற்ப, உபகரணங்கள் பாதுகாப்பு பெட்டிகளாகப் பயன்படுத்தப்படும். இது உயர் மின்னழுத்த அளவீட்டு அலமாரிகள், PT பெட்டிகள், நிலைய மின்மாற்றி பெட்டிகள் மற்றும் தனிமைப்படுத்தப்பட்ட பெட்டிகளாகவும் பயன்படுத்தப்படுகிறது. இந்த கேபினட்டின் நிலையான பரிமாணங்கள் 800 மிமீ அகலம், 2360 மிமீ உயரம் மற்றும் 1500 மிமீ ஆழம் (கேபிள் நுழைவாயிலுக்கு) அல்லது 1660 மிமீ ஆழம் (மேல்நிலை வரி நுழைவாயிலுக்கு).

2.ரிங் மெயின் யூனிட் (RMU):

இந்த கேபினட் வகையும் பொதுவாகப் பயன்படுத்தப்படும் 10kV கேபினட் ஆகும் (தரப்படுத்தப்பட்ட மின்னோட்டம் 630A மற்றும் அதற்குக் கீழே). இதில் FZN, FLN, FN போன்ற சுமை சுவிட்சுகள், உயர் மின்னழுத்த உருகிகள் அல்லது GN24 தனிமைப்படுத்தும் கத்திகள், VS1 (VD4, ZN78, முதலியன) தொடர் சர்க்யூட் பிரேக்கர்கள், மைக்ரோகம்ப்யூட்டர் பாதுகாப்பு போன்றவற்றை நிறுவுதல் போன்றவை பொருத்தப்பட்டுள்ளன. கீழ்நிலை உபகரணங்களுக்கான பாதுகாப்பு. இது உயர் மின்னழுத்த அளவீட்டு கேபினட்கள், PT கேபினட்கள் மற்றும் ஐசோலேஷன் கேபினட்களாகவும் கட்டமைக்கப்படலாம். 400மிமீ முதல் 1000மிமீ வரை அகலம், 1800மிமீ முதல் 2200மிமீ வரை, மற்றும் 900மிமீ முதல் 1000மிமீ வரை ஆழம் வரையிலான பரிமாணங்களுடன் இந்த கேபினட் வகையின் பல தொடர்கள் மற்றும் மாறுபாடுகள் உள்ளன.

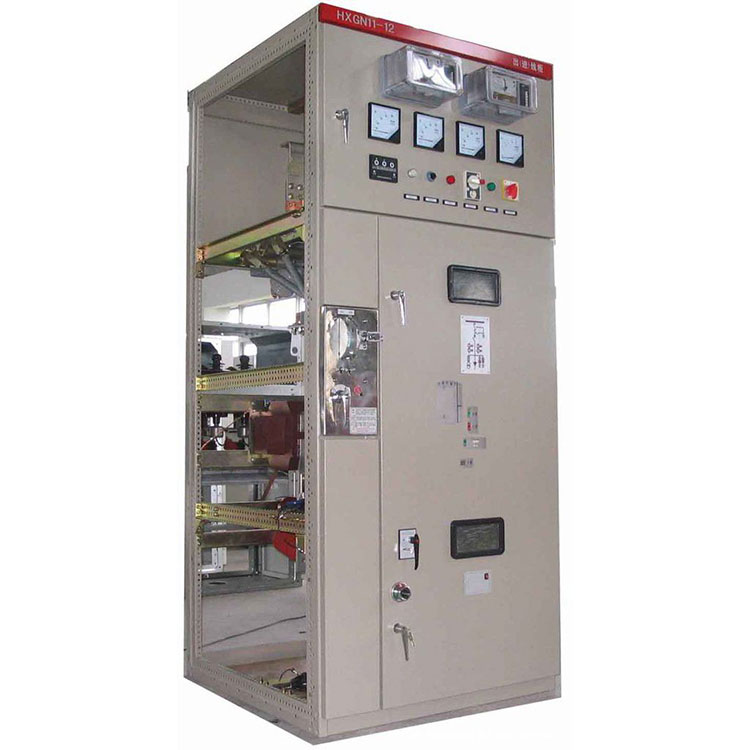

3. நிலையான அமைச்சரவை:

இந்த கேபினட் வகை இன்னும் பயன்பாட்டில் இருந்தாலும், அதன் பெரிய அளவு (நிலையான பரிமாணங்கள் 1200×1200×2650) காரணமாக இது முக்கிய விநியோக கேபினட் அல்ல. இது பொதுவாக மாற்றியமைக்கப்பட்ட வடிவங்களில் காணப்படுகிறது, 10kV உயர் மின்னழுத்த வினைத்திறன் இழப்பீட்டு பெட்டிகள், உயர் மின்னழுத்த மென்மையான ஸ்டார்டர் பெட்டிகள், உயர் மின்னழுத்த இன்வெர்ட்டர் பெட்டிகள் போன்றவற்றில் பயன்படுத்தப்படுகிறது. விநியோக அமைச்சரவையாகப் பயன்படுத்தும்போது, இது பொதுவாக GN தொடர் உயர் மின்னழுத்த தனிமைப்படுத்தலைக் கொண்டுள்ளது. நடுவில் VS1, VD4, ZN78 போன்ற வெற்றிட சர்க்யூட் பிரேக்கர்களுடன் மேல் மற்றும் கீழ் கத்திகள் நிறுவப்பட்டுள்ளன. எதிர்வினை சக்தி இழப்பீட்டு பெட்டிகளில், இது வெற்றிட தொடர்புகள், உயர் மின்னழுத்த மின்தேக்கிகள், உலைகள், ஆர்க் அடக்கி சுருள்கள், முதலியன பொருத்தப்பட்டுள்ளது. உயர் மின்னழுத்த மென்மையான ஸ்டார்டர் பெட்டிகள் மற்றும் இன்வெர்ட்டர் பெட்டிகளுக்கு, இது கட்டுப்படுத்தக்கூடிய சிலிக்கான் கூறுகள் மற்றும் அவற்றின் கட்டுப்பாட்டு சுற்றுகளை நிறுவுகிறது.
