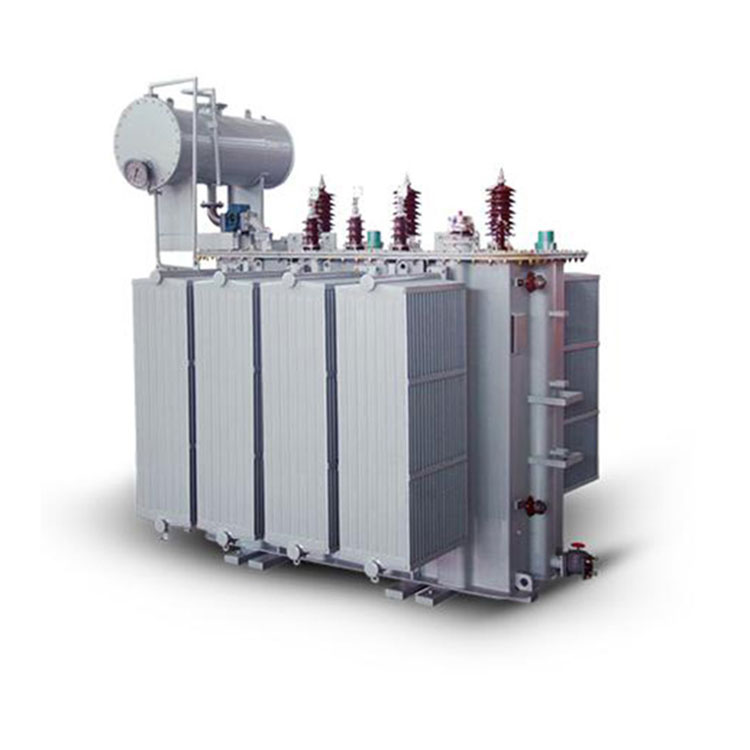

6 6.3 Mva மின்மாற்றி துணை மின்நிலையத்தில் பயன்படுத்தப்படுகிறது

Conso Electrical Technology and Science Co., Ltd ஆனது துணை மின்நிலையத்தில் ஒவ்வொரு ஆண்டும் பயன்படுத்தப்படும் 6 6.3 Mva பவர் டிரான்ஸ்ஃபார்மரை இணைக்கும் அனுபவம் பெற்றுள்ளது. Conso Electrical இல், துணை மின்நிலையத்தில் பயன்படுத்தப்படும் 6 mva பவர் டிரான்ஸ்பார்மரை உருவாக்குவது போன்ற 33kv மின்மாற்றியை உருவாக்க தனிப்பயனாக்கப்பட்ட சேவையையும் நாங்கள் வழங்குகிறோம். பவர் டிரான்ஸ்பார்மர் வடிவமைப்பதில் இருந்து தொழிற்சாலை சோதனை வரை, வாடிக்கையாளர்களின் தேவைக்கேற்ப நிர்வாகம் கண்டிப்பாக மேற்கொள்ளப்படுகிறது. நீண்ட தூர கப்பல் போக்குவரத்து என்பதால், உள்நாட்டு வாடிக்கையாளர்களுடன் ஒப்பிடும் போது 33kv மின்மாற்றியை உருவாக்கும் செயல்முறை மிகவும் தீவிரமானது. வெளிநாட்டு மற்றும் உள்நாட்டு வாடிக்கையாளர்களுக்கு வெற்றிகரமான பயனர் அனுபவத்தை வழங்க விரும்புகிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

காணொளி

6 6.3 mva மின்மாற்றி துணை மின்நிலைய பொருளாதார செயல்பாட்டில் பயன்படுத்தப்படுகிறது:

1. மூன்று-கட்ட சுமை சமநிலையை உறுதிப்படுத்தவும்:

விநியோக வலையமைப்பில் மூன்று-கட்ட சுமைகளில் ஏற்றத்தாழ்வு ஏற்பட்டால், அது விநியோகக் கோடுகளின் மற்ற கட்டங்களில் நீரோட்டங்களில் மாறுபாடுகளுக்கு வழிவகுக்கும் மற்றும் மூன்று-கட்ட மின்னழுத்த வேறுபாடுகளில் குறிப்பிடத்தக்க அதிகரிப்புக்கு வழிவகுக்கும். இந்த நிலைமை விநியோக தரத்தை குறைக்கலாம். மூன்று-கட்ட சுமைகளின் சமநிலையை உறுதிப்படுத்த, மின்மாற்றிகளை விநியோக நெட்வொர்க்கின் மையத்தில் நிலைநிறுத்த வேண்டும். செயல்பாட்டின் போது நெட்வொர்க்கைக் கண்காணித்தல் மற்றும் ஹார்மோனிக்ஸ் வடிகட்டுதல் மற்றும் எதிர்வினை சக்தி இழப்பீட்டு அமைப்புகள் இரண்டையும் நிறுவுதல் அவசியம். கூடுதலாக, உயர்-சக்தி சாதனங்களுக்கு, பிரத்யேக ஒற்றை-கட்ட மின்மாற்றிகளைப் பயன்படுத்த வேண்டும் மற்றும் உயர் மின்னழுத்த கட்டத்துடன் நேரடியாக இணைக்கப்பட வேண்டும். இந்த நடவடிக்கைகள் விநியோக நெட்வொர்க்கில் மூன்று-கட்ட சுமைகளுக்கு ஒரு சமநிலை நிலையை பராமரிக்க அல்லது தோராயமாக உதவுகின்றன.

2. உகந்த மின்மாற்றி திறன் தேர்வு:

அதே திறன் கொண்ட மின்மாற்றிகளுக்கு, சுமை பயன்பாட்டில் அதிக வித்தியாசம் இல்லை, இதன் விளைவாக, வருடாந்திர ஆற்றல் இழப்பு கணிசமாக வேறுபடுவதில்லை என்பதை பகுப்பாய்வு வெளிப்படுத்துகிறது. எனவே, மின்மாற்றி திறன் தேவை மிகவும் கடுமையாக இல்லை. வளைவுத் தரவை பகுப்பாய்வு செய்வது, அதே மின்மாற்றி திறனுடன், அதிக சுமை இழப்புகள் அதிக ஒட்டுமொத்த மின்மாற்றி இழப்புகளை விளைவிப்பதாகவும், மாறாக, குறைந்த சுமை இழப்புகள் உகந்த சுமை பயன்பாட்டிற்கு ஒரு நெருக்கமான தோராயமாக இட்டு, முழு சக்தி அமைப்பின் ஆற்றல் செயல்திறனை மேம்படுத்துவதாகவும் காட்டுகிறது. வெவ்வேறு திறன்களைக் கொண்ட மின்மாற்றிகளைத் தேர்ந்தெடுக்கும் செயல்பாட்டில், தொழில்நுட்பத் தேவைகளைப் பூர்த்தி செய்ய, முதலீடுகள் ஒரே மாதிரியாகவோ அல்லது ஏறத்தாழவோ இருக்கும் போது குறைந்த இயக்கச் செலவுகளைக் கொண்ட மின்மாற்றிகள் தேர்ந்தெடுக்கப்பட வேண்டும். முன்னுரிமை, சிறந்த தொழில்நுட்ப விவரக்குறிப்புகள் கொண்ட மின்மாற்றிகள் தேர்ந்தெடுக்கப்பட வேண்டும்.

3. தானியங்கு மின்னழுத்த சீராக்கிகளை நிறுவுதல்:

பவர் டிரான்ஸ்பார்மர்களின் செயல்பாட்டின் போது, மின் விநியோக மின்மாற்றிகளின் சுமை அவற்றின் ஆற்றல் சேமிப்பு திறன்களை கணிசமாக பாதிக்கும். விநியோக மின்மாற்றிகளின் சுமை அவற்றின் மதிப்பிடப்பட்ட சுமையை 5% அதிகமாகும் போது, ஆற்றல் மின்மாற்றிகளில் இரும்பு இழப்புகள் கணிசமாக, தோராயமாக 15% அதிகரிக்கும் என்று ஆராய்ச்சி சுட்டிக்காட்டுகிறது. மேலும், மின்மாற்றி சுமை மதிப்பிடப்பட்ட மதிப்பை விட 10% அதிகமாகும் போது, மின்மாற்றியில் ஆற்றல் இழப்புகள் 50% அதிகரிக்கும். எனவே, ஆற்றல் திறன் மின்மாற்றிகளின் வடிவமைப்பில், மதிப்பிடப்பட்ட மின்னழுத்த வரம்பிற்குள் மின்மாற்றி சுமைகளின் தானியங்கி கட்டுப்பாட்டை செயல்படுத்துவது அவசியம். தற்போது, இந்த செயல்பாடு தானியங்கி மின்னழுத்த சீராக்கிகளைப் பயன்படுத்துவதன் மூலம் அடையப்படுகிறது. ஒரு தானியங்கி மின்னழுத்த சீராக்கியின் செயல்பாடு மூன்று-கட்ட ஆட்டோ-டிரான்ஸ்ஃபார்மருக்கு சமமானது, இது விநியோக மின்னழுத்தங்களை 20% ஏற்ற இறக்கத்திற்குள் வைத்திருக்கிறது, இது விநியோக அமைப்பின் நிலைத்தன்மை மற்றும் ஆற்றல் செயல்திறனை உறுதி செய்கிறது. கூடுதலாக, ஒரு தானியங்கி மின்னழுத்த சீராக்கியின் செயல்பாட்டின் போது, வெளியீட்டு மின்னழுத்தம் தேவைகளைப் பூர்த்தி செய்வதை உறுதி செய்வதற்காக விநியோக நெட்வொர்க்கில் உள்ள சுமை நிலைமைகளின் அடிப்படையில் பிரதான மின்மாற்றியின் குழாய்களை சரிசெய்யலாம். எவ்வாறாயினும், இந்த முறைக்கு வரம்புகள் உள்ளன, குறிப்பாக நீண்ட தூர மின் பரிமாற்றத்திற்கான மின்னழுத்த நிலைத்தன்மை தேவைகளைப் பூர்த்தி செய்வதில், மின்மாற்றிக்கு அருகில் அதிக மின்னழுத்தங்கள் மற்றும் குறைந்த மின்னழுத்தங்கள் மேலும் தொலைவில் ஏற்படலாம், இது மின் தரத்தில் சரிவுக்கு வழிவகுக்கும். எனவே, தானியங்கி மின்னழுத்த சீராக்கிகளை அமைக்கும் போது, விநியோக தரத்தை உறுதி செய்வதற்காக அவை பொதுவாக எதிர்வினை சக்தி இழப்பீட்டு அமைப்புகளுடன் இணைக்கப்படுகின்றன.

6 6.3 mva மின்மாற்றி துணை மின்நிலையத்தில் பயன்படுத்தப்படுகிறது தொழில்நுட்ப அளவுரு:

மதிப்பிடப்பட்ட திறன்:	6.3 mva;
பயன்முறை:	S11-M-6300 அல்லது சார்ந்துள்ளது;
மின்னழுத்த விகிதம்:	33/11 kV, 35/6.3 kV, 30/10 10/6.6 போன்றவை;
ஏற்றுதல் இழப்பு இல்லை:	4.89 kW±15% அல்லது சார்ந்துள்ளது;
ஏற்றுதல் இழப்பு:	35.0 kW±15% அல்லது சார்ந்துள்ளது;
மின்மறுப்பு:	5.5% ± 15%;
ஷார்ட் சர்க்யூட் மின்னோட்டம்:	≤0.40%;
அடிப்படை காப்பு நிலை:	75kV/35kV(LI/AC) அல்லது 200kV/85kV(LI/AC);
முறுக்கு பொருள்:	100% செம்பு அல்லது 100% அலுமினியம்;

துணை மின்நிலையத்தில் பயன்படுத்தப்படும் CONSO·CN 6 6.3 mva மின்மாற்றி விவரம்:

மின்மாற்றி முறுக்கு:

பயன்பாட்டில் உள்ள மின்மாற்றி:

துணை மின்நிலைய பணிமனையில் பயன்படுத்தப்படும் CONSO·CN 6 6.3 mva மின்மாற்றி:

முறுக்கு பட்டறை

சுருள் உலர்த்தும் பகுதி

எண்ணெய் நிரப்பும் பகுதி

முடிக்கப்பட்ட தயாரிப்பு பகுதி

6 6.3 mva மின்மாற்றி துணை மின்நிலைய சோதனை மையத்தில் பயன்படுத்தப்படுகிறது

6 6.3 mva மின்மாற்றி துணை மின்நிலையத்தில் பயன்படுத்தப்படும் கருவிகள்:

மின்மாற்றி அடுப்பு

வார்ப்பு உபகரணங்கள்

படலம் முறுக்கு இயந்திரம்

CONSO·CN 6 6.3 mva மின்மாற்றி துணை மின்நிலையத்தில் பயன்படுத்தப்படுகிறது அனுப்ப தயாராக உள்ளது:

தொகுப்பு முறை:

மரப்பெட்டி

எஃகு அமைப்பு
