மின் அமைப்பில் 4 mva 3 கட்ட மின்மாற்றி நிறுவல் விவரக்குறிப்புகள்:

1. மின்மாற்றியை அகலமான பக்கத்திலிருந்து தள்ளும் போது, ​​குறைந்த மின்னழுத்த பக்கமானது வெளிப்புறமாக இருக்க வேண்டும். அதை பக்கத்திலிருந்து தள்ளும் போது, ​​எளிதாக நேரடி ஆய்வுக்கு எண்ணெய்-பக்கம் வெளிப்புறமாக இருக்க வேண்டும்.

மின்மாற்றி அறையில் 2.பாதுகாப்பு தூரங்கள்: உட்புற மின்மாற்றிகளுக்கு, கதவிலிருந்து தூரம் 1 மீட்டருக்கும் குறைவாகவும், சுவரில் இருந்து, 0.8 மீட்டருக்கும் குறைவாக இருக்கக்கூடாது. 35KV மற்றும் அதற்கு மேல் மதிப்பிடப்பட்ட மின்னழுத்தம் கொண்ட மின்மாற்றிகளுக்கு, கதவிலிருந்து தூரம் 2 மீட்டருக்கும் குறைவாகவும், சுவரில் இருந்து, 1.5 மீட்டருக்கும் குறைவாகவும் இருக்கக்கூடாது. மின்மாற்றியின் இரண்டாம் நிலை கோடுகளுக்கான அடைப்புக்குறிகள் தரையில் இருந்து குறைந்தது 2.3 மீட்டர் உயரத்தில் இருக்க வேண்டும், மேலும் உயர் மின்னழுத்தக் கோடுகளின் இருபுறமும் பாதுகாப்புத் தடைகள் சேர்க்கப்பட வேண்டும். மின்மாற்றி அறையில் செயல்பாட்டு சுவிட்சுகள் இருக்கும் சந்தர்ப்பங்களில், செயல்பாட்டின் திசையில் குறைந்தபட்சம் 1.2 மீட்டர் செயல்பாட்டு அகலம் இருக்க வேண்டும்.

3. மின்மாற்றி அறையானது வகுப்பு I அல்லது வகுப்பு II தீ-எதிர்ப்பு கட்டிடமாக கருதப்படுகிறது, மேலும் அதன் பிரதான கதவு மற்றும் உட்கொள்ளும்/வெளியேற்ற ஜன்னல்களுக்கு பயன்படுத்தப்படும் பொருட்கள் தீ பாதுகாப்பு தேவைகளை பூர்த்தி செய்ய வேண்டும்.

4. மின்மாற்றி அறையில் இரும்புக் கதவுகளைப் பயன்படுத்த வேண்டும், மேலும் மரக் கதவுகளைப் பயன்படுத்தினால், அவை கால்வனேற்றப்பட்ட குளிர்-உருட்டப்பட்ட எஃகு தாள்களால் (பொதுவாக இரும்புத் தாள்கள் என்று அழைக்கப்படும்) மூடப்பட்டிருக்க வேண்டும். கதவின் அகலம் மற்றும் உயரம் பொதுவாக 1.5 மீட்டர் அகலம் மற்றும் 2.5-2.8 மீட்டர் உயரம் கொண்ட உபகரண நிறுவலின் அடிப்படையில் தீர்மானிக்கப்பட வேண்டும், மேலும் கதவு வெளிப்புறமாக திறக்கப்பட வேண்டும். சிறிய விநியோக அறைகளுக்கு (7 மீட்டருக்கும் குறைவானது), ஒரு வெளியேற்றம் அனுமதிக்கப்படுகிறது, ஆனால் 7 மீட்டருக்கு மேல் உள்ளவர்களுக்கு, இரண்டுக்கும் குறைவாக வெளியேறும் அறைகள் இருக்கக்கூடாது.

5. மின்மாற்றி அறையின் உச்சவரம்பு உயரம் வடிவமைப்பு தேவைகளை பூர்த்தி செய்ய வேண்டும், பொதுவாக 4.5-5 மீட்டர் குறைவாக இல்லை.

6.இன்லெட் மற்றும் அவுட்லெட் லூவர்களில் விலங்குகள் நுழைவதைத் தடுக்க 10 மிமீ x 10 மிமீக்கு மிகாமல் கண்ணி திறப்புகளுடன் ஒரு உள் அடுக்கு இருக்க வேண்டும். தரைமட்ட நுழைவாயில் திறப்புகளுக்கு, லூவர்ஸ் தேவையில்லை, ஆனால் கண்ணிக்கு இயந்திர சேதத்தைத் தடுக்க செங்குத்து இரும்பு கம்பிகள் கண்ணிக்கு வெளியே நிறுவப்பட வேண்டும். செங்குத்து இரும்பு கம்பிகளை 1 மிமீ விட்டம் கொண்ட வட்ட எஃகு மூலம் 100 மிமீ இடைவெளியுடன் செய்யலாம்.

7. மின்மாற்றி அறையில் உள்ள எக்ஸாஸ்ட் ஜன்னல்களின் மேற்பகுதி பீம்களுக்கு அருகில் இருக்க வேண்டும். இயற்கை காற்றோட்டத்தின் போது வெப்பநிலை 45 ° C க்கு மேல் இருக்கக்கூடாது. அவுட்லெட்டின் பயனுள்ள பகுதி காற்று நுழைவாயிலின் பயனுள்ள பகுதியை விட 1.1-1.2 மடங்கு அதிகமாக இருக்க வேண்டும்.

8.இயற்கை காற்றோட்டத்திற்கான உள்வரும் காற்றின் வெப்பநிலை 30 ° C ஆக இருக்கும்போது, ​​மின்மாற்றி அறையின் தரையிலிருந்து வெளிப்புறத் தளத்திற்கு 0.8 மீட்டர் தூரம் இருக்க வேண்டும். உள்வரும் காற்று வெப்பநிலை 35 ° C ஆக இருக்கும் போது, ​​தூரம் 1 மீட்டர் இருக்க வேண்டும்.

9. மின்மாற்றி அறை வழியாக மின்சாரம் அல்லாத குழாய்கள் இருக்கக்கூடாது. சிறிய விலங்குகள் கேபிள் வழித்தடங்களில் நுழைவதைத் தடுக்க நடவடிக்கை எடுக்க வேண்டும்.

10.ஒற்றை மின்மாற்றியின் எண்ணெய் அளவு 600 கிலோவைத் தாண்டும் போது, ​​ஒரு எண்ணெய் குழி வழங்கப்பட வேண்டும்.

சக்தி அமைப்பில் 4 mva 3 கட்ட மின்மாற்றி தொழில்நுட்ப அளவுரு:

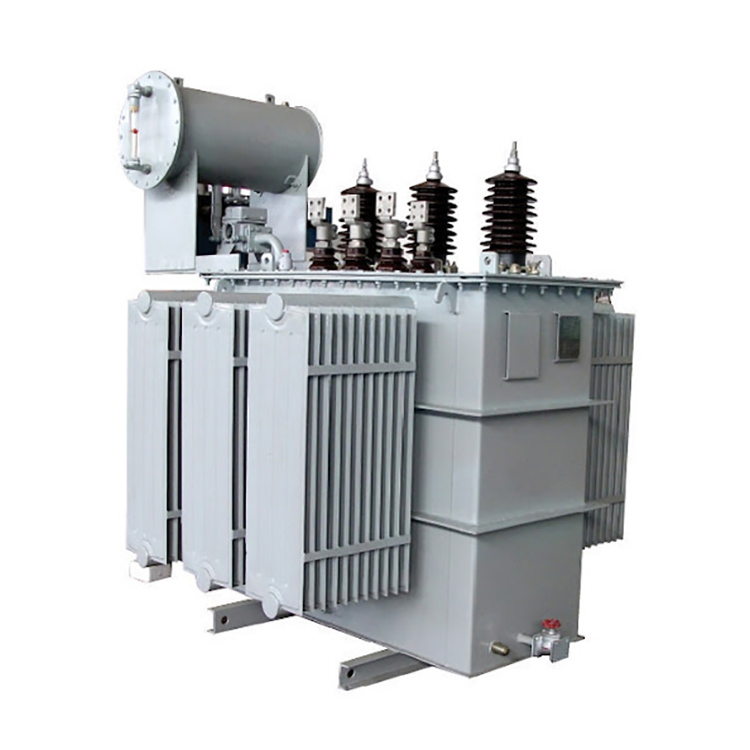

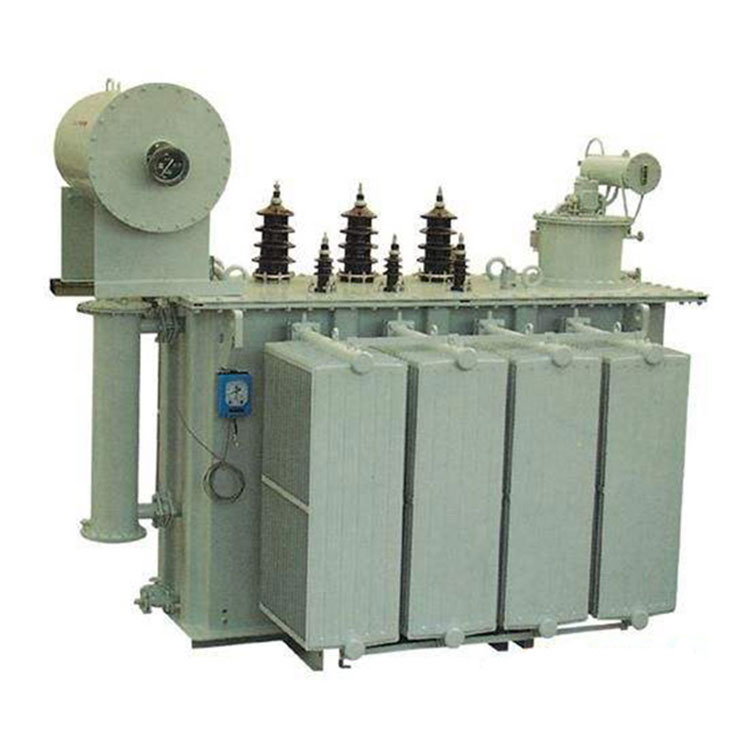

மின் அமைப்பில் CONSO·CN 4 mva 3 கட்ட மின்மாற்றி விவரம்:

மின்மாற்றி முறுக்கு:

பயன்பாட்டில் உள்ள மின்மாற்றி:

CONSO·CN 4 mva 3 ஃபேஸ் டிரான்ஸ்பார்மர் இன் பவர் சிஸ்டம் ஒர்க்ஷாப்:

சக்தி அமைப்பு சோதனை மையத்தில் 4 mva 3 கட்ட மின்மாற்றி:

மின் அமைப்பில் 4 mva 3 கட்ட மின்மாற்றி உற்பத்தி உபகரணங்கள்:

மின் அமைப்பில் CONSO·CN 4 mva 3 கட்ட மின்மாற்றி அனுப்பத் தயாராக உள்ளது:

தொகுப்பு முறை:
