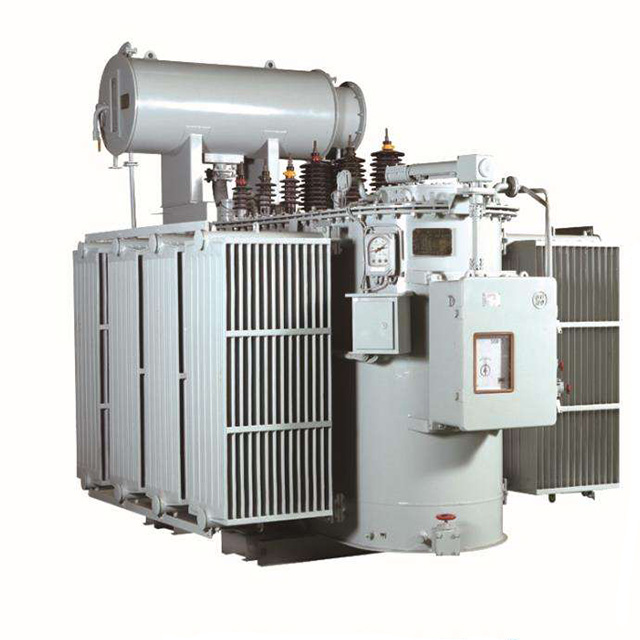

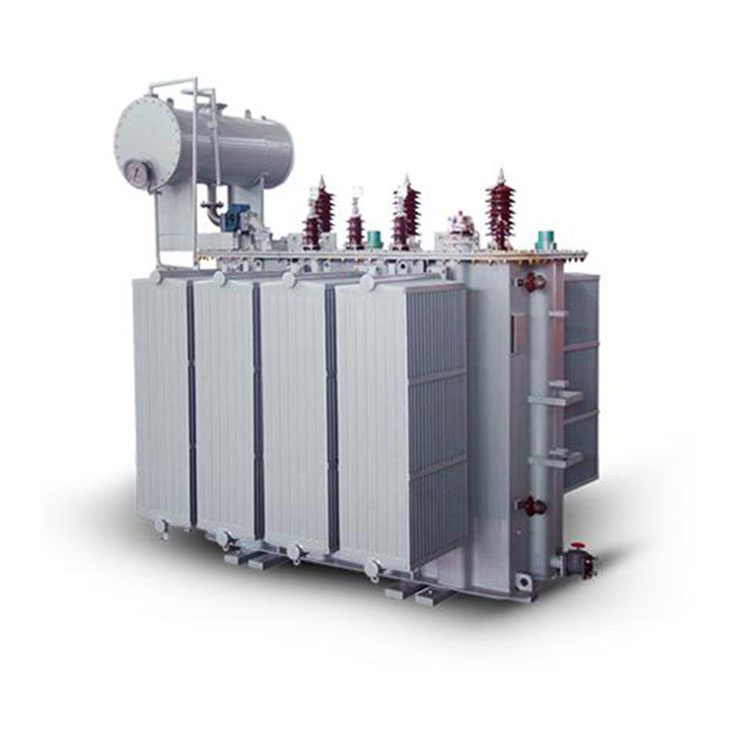

35kV 20MVA மின்மாற்றி என்பது ஒரு தொழில்துறை வசதியில் மின் பரிமாற்றம் மற்றும் விநியோகத்தில் ஒரு முக்கிய அங்கமாகும். கான்சோ எலக்ட்ரிக்கல் டெக்னாலஜி அண்ட் சயின்ஸ் கோ., லிமிடெட் உயர்தர 35kV மின் டிரான்ஸ்பார்மர்களை உருவாக்க அர்ப்பணித்துள்ளது. 2006 ஆம் ஆண்டு முதல் வலுவான சாதனைப் பதிவுடன், கான்சோ எலக்ட்ரிக்கல் பவர் டிரான்ஸ்பார்மர்களை உற்பத்தி செய்வதற்கான வலுவான தர மேலாண்மை அமைப்பை நிறுவியுள்ளது. 35kV ஆற்றல் மின்மாற்றியின் வடிவமைப்பைத் தொடர்ந்து, பொறியாளர்கள் உற்பத்தி செயல்முறையின் ஒவ்வொரு கட்டத்தையும் மேற்பார்வையிடுகின்றனர். ஒவ்வொரு 35kV 20MVA தொழில்துறை மின் உற்பத்தி நிலைய மின்மாற்றிக்கும் தொழிற்சாலை சோதனைகள் அவசியம், குறிப்பாக வெளிநாடுகளுக்கு அனுப்பும் போது, கூடுதல் உத்தரவாதத்திற்காக பல முறை கசிவு சோதனைகள் நடத்தப்படுகின்றன.
35kv 20mva தொழில்துறை மின் நிலைய மின்மாற்றிகளின் கட்டமைப்பை பகுப்பாய்வு செய்வதன் மூலம், மின்மாற்றியின் இரண்டு முக்கிய கூறுகள் கோர் மற்றும் முறுக்குகள் ஆகும், அவை குறிப்பிடத்தக்க பாத்திரங்களை வகிக்கின்றன மற்றும் மின்மாற்றியின் செயல்பாட்டின் போது முக்கிய நோக்கங்களுக்கு சேவை செய்கின்றன. ஒரு 35kv 20mva தொழில்துறை மின் நிலைய மின்மாற்றியில், மையமானது காந்த சுற்று மற்றும் இயந்திர முதுகெலும்பாக செயல்படுகிறது, இதில் முக்கிய நெடுவரிசைகள் மற்றும் மைய நுகம் ஆகியவை அடங்கும். முக்கிய நெடுவரிசைகள் முதன்மையாக முறுக்குக்கு இடமளிக்க உதவுகின்றன, தொடர்ச்சியான மின் பாதைகளை உருவாக்குகின்றன, அதே நேரத்தில் மைய நுகம் முழு மின் அமைப்புக்கான சுற்றுகளை நிறைவு செய்யும் முக்கிய அங்கமாகும். மைய நுகத்தின் செயல்பாட்டை எளிதாக்குவதில் மையமானது முக்கிய பங்கு வகிக்கிறது. அதே நேரத்தில், மைய நுகம் அதன் செயல்பாட்டைச் செய்யும் போது, கோர் நம்பகமான அடித்தளத்திற்கான நிபந்தனைகளையும் பூர்த்தி செய்ய வேண்டும், இதனால் மையத்தின் முக்கிய பங்கை நிறைவேற்றுகிறது. முறுக்குகள் 35kv 20mva தொழில்துறை மின் நிலைய மின்மாற்றியின் மற்றொரு முக்கிய அங்கமாகும், இது மின்மாற்றியின் மின்சுற்றாக செயல்படுகிறது. நடைமுறை செயல்பாட்டில் மின்மாற்றிகளின் சேவை வாழ்க்கை மற்றும் தரத்தை மேம்படுத்த, மின் செயல்திறன், வெப்ப எதிர்ப்பு மற்றும் முறுக்கு கூறுகளின் இயந்திர வலிமை ஆகியவற்றிற்கு கடுமையான தேவைகள் உள்ளன. இதன் விளைவாக, பெரும்பாலான மின் நிறுவனங்கள் அவற்றின் எளிமையான கட்டமைப்பு மற்றும் உற்பத்தியில் உள்ள வசதியின் காரணமாக செறிவான முறுக்குகளை விரும்புகின்றன, இது மக்களின் வாழ்க்கை முறை மற்றும் கார்ப்பரேட் கோரிக்கைகளுடன் ஒத்துப்போகும் பல்வேறு பயன்பாடுகளில் பரவலாக ஏற்றுக்கொள்ளப்படுகிறது.
மதிப்பிடப்பட்ட திறன்: | 20000 kva அல்லது 20 mva; |
பயன்முறை: | S11-M-20000 அல்லது சார்ந்துள்ளது; |
முதன்மை மின்னழுத்தம்: | 30kV, 33kV, 35kV, 38.5kV; |
இரண்டாம் நிலை மின்னழுத்தம்: | 6.3kV, 10kV, 15kV, 20kV; |
ஏற்றுதல் இழப்பு இல்லை: | 14.40 kW± 15% அல்லது சார்ந்துள்ளது; |
ஏற்றுதல் இழப்பு: | 79.5 kW±15% அல்லது சார்ந்துள்ளது; |
மின்மறுப்பு: | 8.0% ± 15%; |
ஷார்ட் சர்க்யூட் மின்னோட்டம்: | ≤0.3%; |
முறுக்கு பொருள்: | 100% செப்பு முறுக்கு; |
மின்மாற்றி முறுக்கு:
பயன்பாட்டில் உள்ள மின்மாற்றி:
முறுக்கு பட்டறை |
சுருள் உலர்த்தும் பகுதி |
எண்ணெய் நிரப்பும் பகுதி |
முடிக்கப்பட்ட தயாரிப்பு பகுதி |
மின்மாற்றி அடுப்பு |
வார்ப்பு உபகரணங்கள் |
படலம் முறுக்கு இயந்திரம் |
மரப்பெட்டி |
எஃகு அமைப்பு |
