Conso Electrical Technology and Science Co., Ltd, 2006 இல் நிறுவப்பட்டது, 33kV மின்மாற்றிகளின் உற்பத்திக்காக அர்ப்பணிக்கப்பட்ட நடுத்தர அளவிலான உயர் தொழில்நுட்ப உற்பத்தி நிறுவனமாக செயல்படுகிறது. சீனாவின் ஜெஜியாங் மாகாணத்தில் யூகிங் நகரில் உள்ள சென்ட்ரல் இண்டஸ்ட்ரி பார்க் என்ற இடத்தில் 12,000 சதுர மீட்டர் பரப்பளவில் அமைந்துள்ள இந்த நிறுவனம், 1 mva சோலார் பேனல் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட உயர் திறன் கொண்ட 33kV மின்மாற்றிகளை இணைப்பதில் நிபுணத்துவம் பெற்றது. 33kv 440v 1 mva சூரிய மின்மாற்றிகளின் அசெம்பிளியில் பயன்படுத்தப்படும் ஒவ்வொரு கூறுகளின் நம்பகத்தன்மையை உறுதி செய்யும், நன்கு கட்டமைக்கப்பட்ட சப்ளையர் தேர்வு முறையை நிறுவனம் கொண்டுள்ளது. மேலும், Conso Electrical தர உத்தரவாதத்திற்கு குறிப்பிடத்தக்க முக்கியத்துவம் அளிக்கிறது. வடிவமைப்பு பொறியாளர்கள் தொழிற்சாலை சோதனைகளை தடையின்றி செயல்படுத்துவதற்கு உத்தரவாதம் அளிக்க உற்பத்தி நடைமுறைகளை ஆய்வு செய்வதிலும் மேற்பார்வை செய்வதிலும் முக்கிய பங்கு வகிக்கின்றனர்.
1.10kV-நிலை தயாரிப்புகளுக்கு, அவற்றின் மிதமான மின்னழுத்த நிலை வசதியான காப்பு அமைப்பு கையாளுதலை அனுமதிக்கிறது. பொதுவாக, இந்த மின்மாற்றிகள் பாரம்பரிய இரட்டை முறுக்கு இரட்டை-பிளவு அமைப்புடன் வடிவமைக்கப்பட்டுள்ளன. இரண்டு செட் குறைந்த மின்னழுத்த சுருள்கள் அச்சில் பிரிக்கப்படுகின்றன, மேலும் இரண்டு செட் உயர் மின்னழுத்த சுருள்கள் அச்சில் அமைக்கப்பட்டிருக்கும். வார்ப்பின் போது, இரண்டு செட் சுருள்கள் ஒரு சுருளாக வார்க்கப்படுகின்றன, மேலும் மின்சாரத்தில், இரண்டு செட் சுருள்கள் இணையாக இணைக்கப்படுகின்றன.
2.35kV-நிலை தயாரிப்புகளுக்கு, ஒப்பீட்டளவில் அதிக மின்னழுத்தத்திற்கு குறைந்த மின்னழுத்த சுருள்களின் சிறப்பு கட்டமைப்பு சிகிச்சை தேவைப்படுகிறது, இதில் பகுதி வெளியேற்ற திறன் மற்றும் மின்னல் தாக்க எதிர்ப்பு போன்ற அம்சங்கள் அடங்கும். வடிவமைப்பு செயல்பாட்டில் குறைந்த மின்னழுத்த சுருள்களுக்கு சிகிச்சையளித்த பிறகு, உயர் மின்னழுத்த சுருள்களின் பிரிவுகள் மற்றும் அடுக்குகளின் எண்ணிக்கை குறைக்கப்பட்டு, சுருளுக்குள் ஒரு சீரான மின்சார புல விநியோகத்தை பராமரிக்கிறது.
3.இந்த வேறுபாடுகளுக்கு கூடுதலாக, ஒளிமின்னழுத்த மின்மாற்றிகளுக்கான செயல்பாட்டு வடிவமைப்பு படிகள் பின்வருமாறு: முதலில், ஒளிமின்னழுத்த மின் உற்பத்தி வடிவமைப்பை மேம்படுத்துதல், தளத்தின் அடிப்படை பண்புகளை முழுமையாகப் புரிந்துகொள்வது மற்றும் வடிவமைப்பு முன்மொழிவைச் செம்மைப்படுத்துதல். இரண்டாவதாக, ஒளிமின்னழுத்த மின் உற்பத்தி உள்கட்டமைப்பு மேலாண்மையை வலுப்படுத்துதல், தகுதி மதிப்பாய்வுகளை கடுமையாகக் கட்டுப்படுத்துதல் மற்றும் ஒளிமின்னழுத்த மின் உற்பத்தி செயல்முறைகளின் தரத்தை தரப்படுத்துதல். மூன்றாவதாக, தரமற்ற உபகரணங்கள் மற்றும் பொருட்களைப் பயன்படுத்துவதைத் தவிர்ப்பதற்காக ஒளிமின்னழுத்த மின் உற்பத்தி சாதனங்களின் மீது கடுமையான கட்டுப்பாட்டைப் பயன்படுத்துதல்.

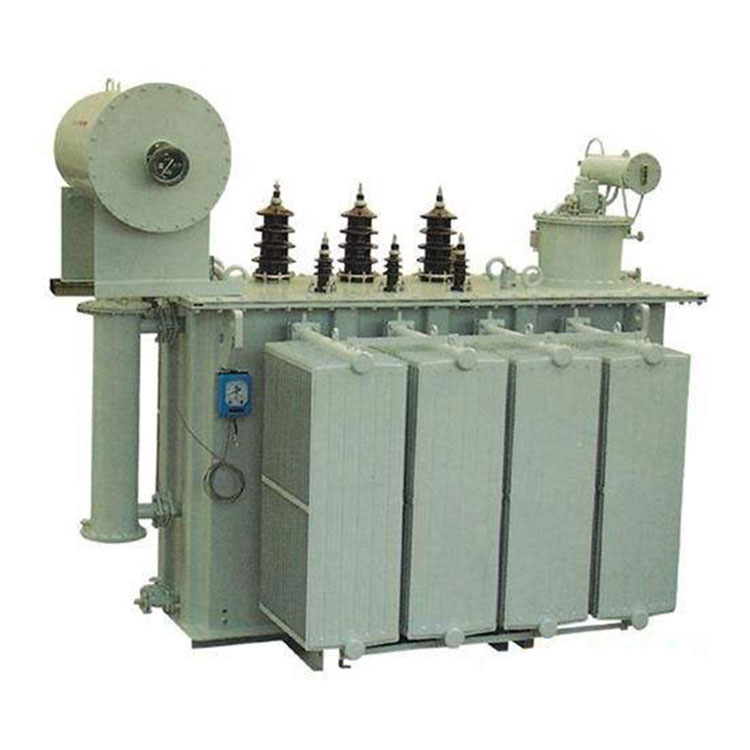

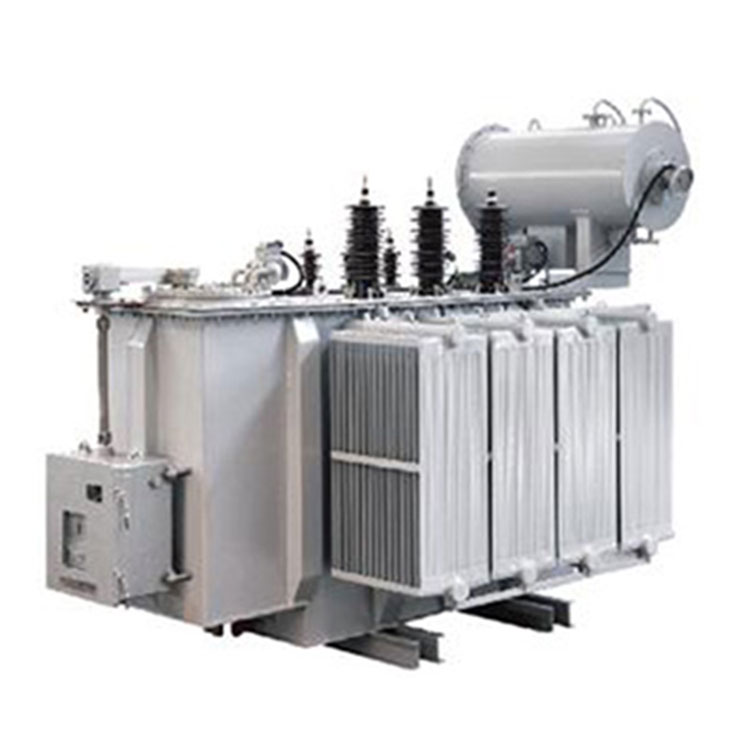

மதிப்பிடப்பட்ட திறன்: | 1000kVA அல்லது 1 mva; |
பயன்முறை: | S11-M-1000 அல்லது சார்ந்துள்ளது; |
மின்னழுத்த விகிதம்: | 0.44/33 kV; |
ஏற்றுதல் இழப்பு இல்லை: | IEC60076 ஐ கடைபிடிக்கவும்; |
ஏற்றுதல் இழப்பு: | IEC60076 ஐ கடைபிடிக்கவும்; |
பயன்பாடு: | மின்மாற்றி படி; |
வேலை வெப்பநிலை: | -40℃ முதல் 40℃ வரை; |
காப்பு வகை: | எண்ணெய் மூழ்கியது; |
மதிப்பிடப்பட்ட அதிர்வெண்: | 50 அல்லது 60 ஹெர்ட்ஸ்; |
மின்மாற்றி முறுக்கு:
பயன்பாட்டில் உள்ள மின்மாற்றி:
முறுக்கு பட்டறை |
சுருள் உலர்த்தும் பகுதி |
எண்ணெய் நிரப்பும் பகுதி |
முடிக்கப்பட்ட தயாரிப்பு பகுதி |
மின்மாற்றி அடுப்பு |
வார்ப்பு உபகரணங்கள் |
படலம் முறுக்கு இயந்திரம் |
மரப்பெட்டி |
எஃகு அமைப்பு |
