33kv 11kv 1000 kva மின் அலகு துணை மின்நிலையம் தொழில்துறை, வணிக மற்றும் குடியிருப்பு மின்சார நுகர்வுக்கு மின்சாரம் வழங்குவதற்கு பரவலாக உள்ளது. டெர்மினல் பயனர்களுக்கு அருகில் இருக்கும் இடத்தில் அமைக்க வசதியாக சிறிய பரிமாணத்தை இது கொண்டுள்ளது. கான்சோ எலக்ட்ரிக்கல் சயின்ஸ் அண்ட் டெக்னாலஜி கோ., லிமிடெட் 2006 ஆம் ஆண்டு முதல் சீனாவின் யூகிங் நகரில் ஜெஜியாங் மாகாணத்தில் 33kv 11kv 1000 kva மின் அலகு துணை மின்நிலையத்தை தயாரித்து வருகிறது. Conso Electrical 11kv 1000 kva பவர் யூனிட்டை தயாரித்து, ஆசியாவில் உள்ள தாஜிகி மற்றும் தாஜிகி துணைநிலையத்திற்கு வழங்கியுள்ளது. ஓசியானியாவில் உள்ள சமோவாவிற்கு 33kv 1000 kva மின் அலகு துணை நிலையம். இதற்கிடையில், கான்சோ எலக்ட்ரிக்கல் சீனாவில் உள்ள உள்நாட்டு கட்டுமான நிறுவனங்களுக்கு 1000 kva காம்பாக்ட் வழங்குகிறது.
33kv 11kv 1000 kva பவர் யூனிட் துணைநிலையம், காம்பாக்ட் சப்ஸ்டேஷன் அல்லது ப்ரீஃபேப்ரிகேட்டட் சப்ஸ்டேஷன் என்றும் அறியப்படுகிறது, இது உயர் மின்னழுத்த சுவிட்ச்கியர், விநியோக மின்மாற்றிகள் மற்றும் குறைந்த மின்னழுத்த சுவிட்ச்கியர் ஆகியவற்றை ஒருங்கிணைக்கும் தொழிற்சாலையில் தயாரிக்கப்பட்ட உபகரணமாகும்.
33kv 11kv 1000 kva பவர் யூனிட் துணை மின்நிலையம் மின்மாற்றிகளின் மின்னழுத்த குறைப்பு மற்றும் குறைந்த மின்னழுத்த விநியோகம் போன்ற செயல்பாடுகளை ஒருங்கிணைக்கிறது. . இந்த வகை துணை மின்நிலையம் நகர்ப்புற கட்டம் கட்டுமானம் மற்றும் புதுப்பிப்புக்கு மிகவும் பொருத்தமானது. பாரம்பரிய சிவில் துணை மின்நிலையங்களுடன் ஒப்பிடும்போது, முன் தயாரிக்கப்பட்ட துணை மின்நிலையங்கள் சிறிய அளவு, இயக்கம், எளிய பராமரிப்பு மற்றும் விரைவான நிறுவல் போன்ற நன்மைகளைக் கொண்டுள்ளன. அவை சுரங்கங்கள், தொழிற்சாலைகள், எண்ணெய் மற்றும் எரிவாயு வயல்கள், காற்றாலை மின் நிலையங்கள், குடியிருப்பு சமூகங்கள், நகர்ப்புற பொது வசதிகள், பரபரப்பான வணிகப் பகுதிகள் மற்றும் கட்டுமான மின்சாரம் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
ஒரு 33kv 11kv 1000 kva மின் அலகு துணை மின்நிலையத்தில் பொதுவாக உயர் மின்னழுத்த சுவிட்ச்கியர், மின்மாற்றிகள் மற்றும் குறைந்த மின்னழுத்த விநியோக பெட்டிகள் ஆகியவை அடங்கும், ஒவ்வொன்றும் பெட்டியில் தனித்தனி இடைவெளிகளை ஆக்கிரமித்து ஒருவருக்கொருவர் தனிமைப்படுத்தப்படுகின்றன. பெட்டி அமைப்பு அதிக வலிமை கொண்டது, பல்வேறு சுற்றுச்சூழல் நிலைமைகளை தாங்கக்கூடியது மற்றும் அதிக பாதுகாப்பு நிலை உள்ளது.
கூடுதலாக, 33kv 11kv 1000 kva பவர் யூனிட் துணை மின்நிலையங்களின் வடிவமைப்பு அவற்றை சிறிய அளவு மற்றும் இலகுரக ஆக்குகிறது, தள நிறுவல் மற்றும் இயக்கத்தை எளிதாக்குகிறது. அவர்கள் பெரும்பாலும் முழு சீல் செய்யப்பட்ட மின்மாற்றிகள் மற்றும் SF6 ரிங் முக்கிய அலகுகள் போன்ற புதிய உபகரணங்களைப் பயன்படுத்துகின்றனர், இது உபகரணங்களின் பாதுகாப்பு மற்றும் நிலைத்தன்மையை மேம்படுத்துவதோடு மட்டுமல்லாமல் பராமரிப்பு தேவைகளையும் குறைக்கிறது. இந்த குணாதிசயங்கள் 33kv 11kv 1000 kva மின் அலகு துணை மின் நிலையங்களை நவீன மின் அமைப்புகளின் இன்றியமையாத பகுதியாக ஆக்குகின்றன.
மின்மாற்றி திறன்: | 1000 kVA ; |
மின்மாற்றி வகை: | எண்ணெய் மூழ்கிய மின்மாற்றி அல்லது உலர் வகை மின்மாற்றி; |
முதன்மை அதிகபட்சம். வேலை செய்யும் மின்னழுத்தம்: | 12 kV அல்லது 40.5 kV; |
இரண்டாம் நிலை அதிகபட்சம். வேலை செய்யும் மின்னழுத்தம்: | 0.4 kV; |
முதன்மைப் பக்கத்தில் மதிப்பிடப்பட்ட மின்னோட்டம்: | 400A/630A/1250A; |
இரண்டாம் பக்கத்தில் மதிப்பிடப்பட்ட மின்னோட்டம்: | 100A முதல் 2000A வரை; |
பாதுகாப்பு நிலை: | IP54 வரை; |
அடைப்பு பொருள்: | 1.8 MM குளிர் உருட்டப்பட்ட எஃகு தட்டு, கலப்பு பொருள் மற்றும் கொள்கலன் உறை; |
உயரம்: | ≤1000M; |
இரைச்சல் நிலை: | 55db (எண்ணெய் மூழ்கியது), 65db (உலர்ந்த வகை). |

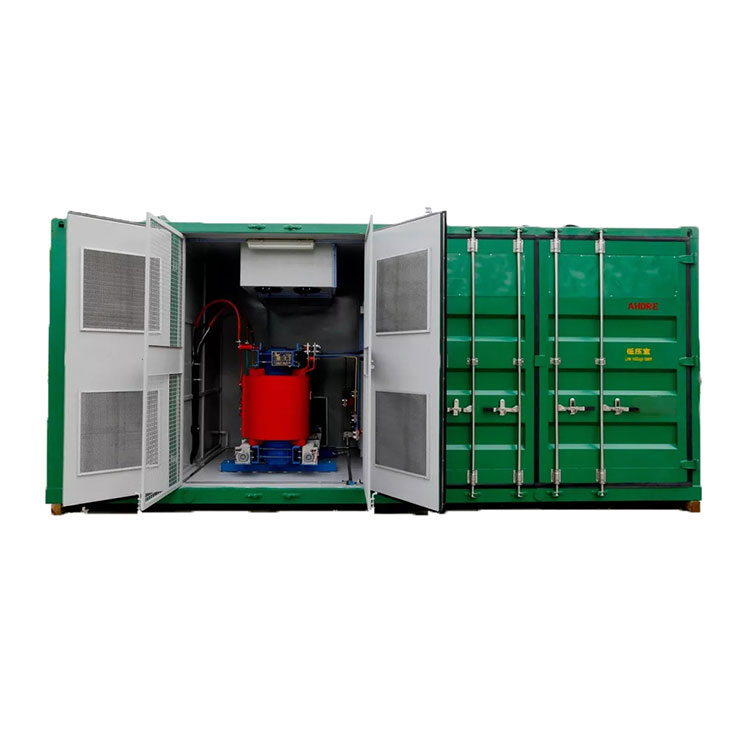

கொள்கலன் ஷெல்
|

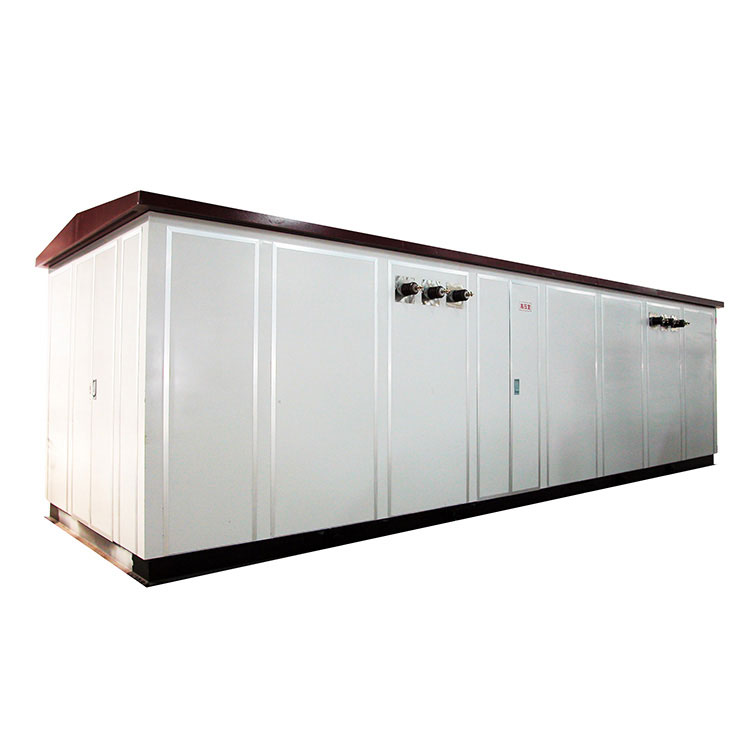

எஃகு ஷெல்
|
லேமினேட் ஷெல்
|
காம்பாக்ட் ஷெல் செயல்பாட்டில் உள்ளது |
சுவிட்ச்கியர் சோதிக்கப்படுகிறது |
தினசரி சுத்தம் |
பட்டறை கண்ணோட்டம் |
KYN28 செயல்பாட்டில் உள்ளது |
HXGN12 செயல்பாட்டில் உள்ளது |
GCS செயல்பாட்டில் உள்ளது |
GIS செயல்பாட்டில் உள்ளது |

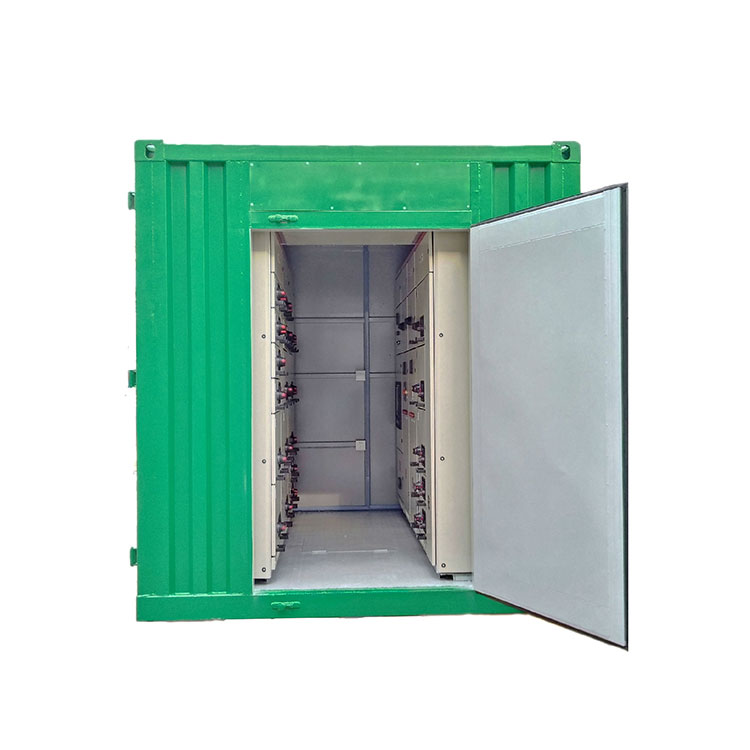

ஷெல்லுடன் கூடிய சுவிட்ச்கியர்
