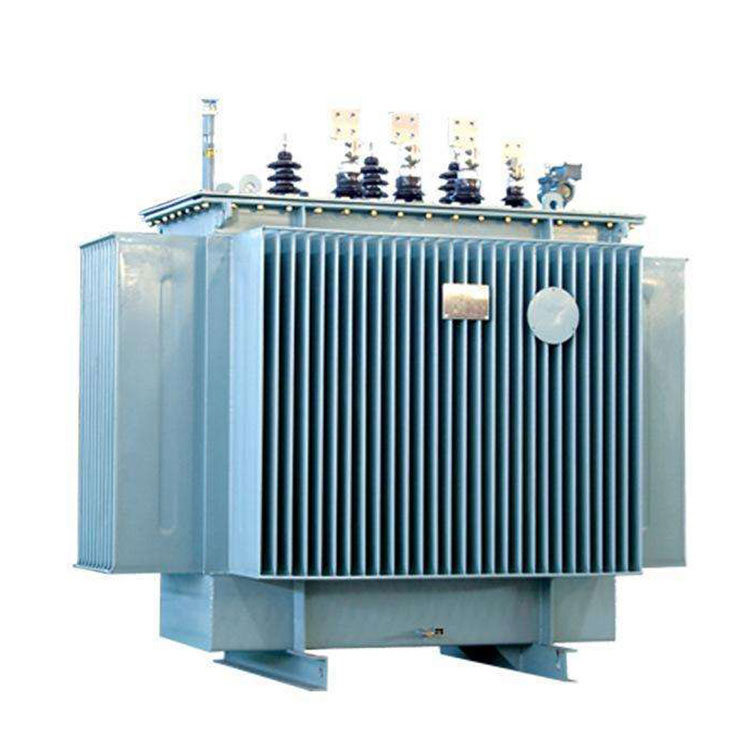

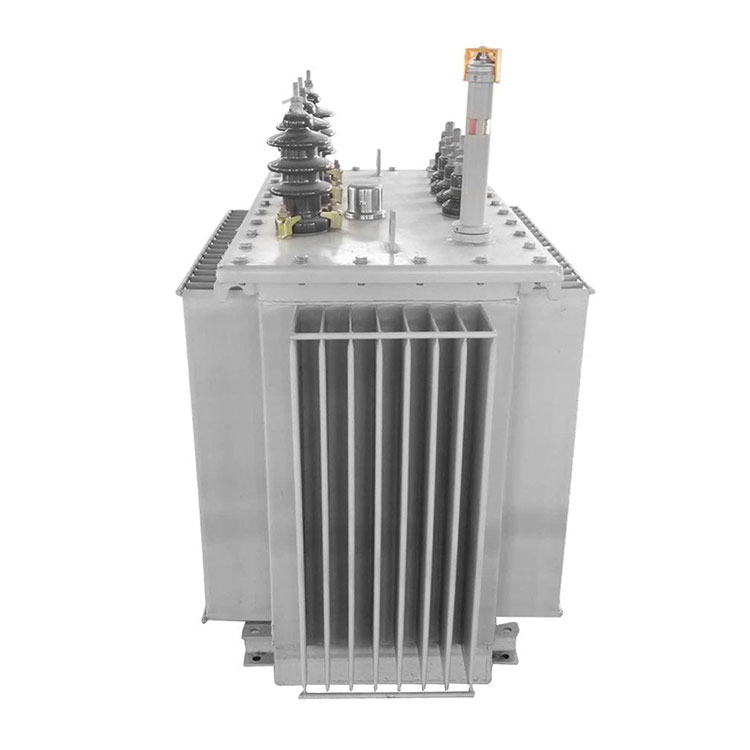

3 கட்ட ஓனான் விநியோக மின்மாற்றி

Conso Electrical Science and Technology Co., Ltd 3 கட்ட ONAN விநியோக மின்மாற்றியை உற்பத்தி செய்யும் நம்பகமான உற்பத்தியாளர் மற்றும் சப்ளையர். நிறுவனம் 2006 ஆம் ஆண்டு முதல் ONAN மின்மாற்றி மற்றும் உலர் வகை மின்மாற்றிகளில் நிபுணத்துவம் பெற்றது. நிறுவனம் 3 கட்ட ONAN விநியோக மின்மாற்றியை "திடமான தரம் மற்றும் போட்டி விலை" ஆகியவற்றின் அடிப்படையில் தயாரிக்கிறது. வாடிக்கையாளர்களுடன் நிலையான உறவை உருவாக்குவது சிறப்புரிமையாகும்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

காணொளி

3 கட்ட ஓனான் விநியோக மின்மாற்றி அறிமுகம்


எண்ணெய் மூழ்கிய விநியோக மின்மாற்றி	ஆம்போர்ஃபஸ் அலாய் ஆயில் தாக்கல் செய்யப்பட்ட விநியோக டான்ஸ்ஃபார்மர்	ஒற்றை கட்ட ONAN விநியோக டான்ஸ்ஃபார்மர்	33/0.4V ஓனான் பவர் டேன்ஸ்ஃபார்மர்

காஸ்ட் ரெசின் உலர் வகை விநியோக மின்மாற்றி	இணைக்கப்படாத உலர் வகை விநியோக டான்ஸ்ஃபார்மர்	உருவமற்ற அலாய் உலர் வகை விநியோக டான்ஸ்ஃபார்மர்	33/10kV ONAN பவர் டிஸ்ட்ரிபியூஷன் டான்ஸ்ஃபார்மர்

3 கட்ட ONAN விநியோக மின்மாற்றி என்பது மின்சார சக்தி அமைப்புகளின் ஒரு முக்கிய அங்கமாகும், அதன் "Oil Natural Air Natural" குளிரூட்டும் அமைப்பிற்காக "ONAN" ஆல் நியமிக்கப்பட்டது. இந்த மின்மாற்றிகள் உயர் மின்னழுத்த மின்சாரத்தை குடியிருப்பு, வணிக மற்றும் தொழில்துறை பயன்பாடுகளுக்கு ஏற்ற நிலைக்குக் குறைப்பதற்கும், நம்பகத்தன்மையை உறுதி செய்வதற்கும் பொறுப்பாகும். வழக்கமான பராமரிப்பு உகந்த செயல்திறனுக்கு இன்றியமையாதது.

விவரக்குறிப்பு:

மதிப்பிடப்பட்ட திறன்:	IEC 60076 இன் படி நிலையான மதிப்பீடு;
முதன்மை மின்னழுத்தம்:	10kv அல்லது 15kV அல்லது 20kV அல்லது 35kv;
இரண்டாம் நிலை மின்னழுத்தம்:	0.22kV அல்லது 0.4kv அல்லது 10kV;
குளிரூட்டும் முறை:	ஓனான்;
மதிப்பிடப்பட்ட அதிர்வெண்:	50 அல்லது 60 ஹெர்ட்ஸ்;
முறுக்கு பொருள்:	100% செம்பு அல்லது 100% அலுமினியம்
காப்பு வகை:	எண்ணெய் மூழ்கியது;
திசையன் குழு:	Dyn5; Dyn11; Yyn0; Yd11; YNd11
வெப்பநிலை உயர்வு (எண்ணெய் மேல்/முறுக்கு சராசரி):	60K/65K; 50K/55K; 45K/50K; 35K/40K
மின்மறுப்பு:	IEC 60076 இன் படி

CONSO·CN 3 கட்ட ONAN விநியோக மின்மாற்றி விவரம்:

எண்ணெய் நிரப்பப்பட்டது

எண்ணெய் காலியானது

உருவமற்ற அலாய்

உருட்டப்பட்ட இரும்பு கோர்

CONSO·CN 3 கட்ட ஓனான் விநியோக மின்மாற்றி பட்டறை:

முறுக்கு பட்டறை

சுருள் உலர்த்தும் பகுதி

எண்ணெய் நிரப்பும் பகுதி

முடிக்கப்பட்ட தயாரிப்பு பகுதி

3 கட்ட ONAN விநியோக மின்மாற்றி சோதனை மையம்:

Conso Electrical Science and Technology Co., Ltd ஆனது தொழிற்சாலை சோதனையை 10kv முதல் 35kv வரையிலான மின் சாதனங்களுக்கு இயக்கும் திறனைக் கொண்டுள்ளது. 3 கட்ட ONAN விநியோக மின்மாற்றிக்கு, அந்த சோதனை இயங்கும், ஆனால் இவை மட்டும் அல்ல:

1. சுமை இல்லாத இழப்பு மற்றும் சுமை இழப்பு அளவீடுகள்:இந்த அளவீடுகள் சுமை இல்லாத மற்றும் முழு-சுமை நிலைகளின் கீழ் மின்மாற்றியின் மைய மற்றும் தாமிர இழப்புகளை தீர்மானிக்கிறது. மின்மாற்றியின் செயல்திறன் குறிப்பிட்ட தரநிலைகளை பூர்த்தி செய்வதை அவை உறுதி செய்கின்றன.

2. வெப்பநிலை உயர்வு சோதனை:இந்தச் சோதனையானது மின்மாற்றியின் முறுக்குகள் மற்றும் எண்ணெயின் வெப்பநிலை உயர்வை முழு-சுமை நிலைகளின் கீழ் அளவிடுகிறது. மின்மாற்றி வெப்பத்தை திறம்படச் சிதறடிக்கும் மற்றும் அனுமதிக்கக்கூடிய வெப்பநிலை வரம்புகளை மீறாமல் இருப்பதை இது உறுதி செய்கிறது.

3. மின்கடத்தா சோதனைகள்:இந்த சோதனைகளில் பயன்படுத்தப்பட்ட மின்னழுத்த சோதனை மற்றும் பகுதி வெளியேற்ற சோதனை ஆகியவை அடங்கும். பயன்படுத்தப்பட்ட மின்னழுத்த சோதனையானது மின்மாற்றியின் அதிக மின்னழுத்த நிலைகளைத் தாங்கும் திறனைச் சரிபார்க்கிறது, அதே நேரத்தில் பகுதி வெளியேற்ற சோதனையானது காப்பு முறிவுக்கு வழிவகுக்கும் ஏதேனும் பகுதி வெளியேற்றங்களைச் சரிபார்க்கிறது.

4. டர்ன்ஸ் ரேஷியோ டெஸ்ட்:இந்தச் சோதனையானது டிசைன் விவரக்குறிப்புகளுடன் பொருந்துகிறதா என்பதை உறுதிப்படுத்த மின்மாற்றி முறுக்குகளின் திருப்ப விகிதத்தை சரிபார்க்கிறது. மின்மாற்றி சரியான மின்னழுத்த மாற்றத்தை வழங்கும் என்பதை இது உறுதி செய்கிறது.

5. ஷார்ட் சர்க்யூட் மின்மறுப்பு சோதனை:இந்தச் சோதனையானது குறுகிய சுற்று நிலைகளின் கீழ் மின்மாற்றியின் மின்மறுப்பை அளவிடுகிறது. மின்மாற்றி அதிக வெப்பம் அல்லது சேதம் இல்லாமல் குறுகிய சுற்று நீரோட்டங்களை தாங்கும் என்பதை இது உறுதி செய்கிறது.

6. இன்சுலேஷன் ரெசிஸ்டன்ஸ் டெஸ்ட்:இந்த சோதனையானது பல்வேறு முறுக்குகள் மற்றும் மின்மாற்றியின் மையப்பகுதிக்கு இடையே உள்ள காப்பு எதிர்ப்பை அளவிடுகிறது. இன்சுலேஷன் அப்படியே இருப்பதையும், மின் கசிவு பாதைகள் இல்லை என்பதையும் இது உறுதி செய்கிறது. ஏற்றுக்கொள்ளக்கூடிய எதிர்ப்பு மதிப்புகள் மின்மாற்றியின் மதிப்பீடு மற்றும் விவரக்குறிப்புகளைப் பொறுத்தது.

7. முறுக்கு எதிர்ப்பு சோதனை:இந்த சோதனை மின்மாற்றி முறுக்குகளின் எதிர்ப்பை அளவிடுகிறது, அவை குறிப்பிட்ட வரம்புகளுக்குள் இருப்பதை உறுதி செய்கிறது. விலகல்கள் கடத்தி அல்லது இணைப்புகளில் உள்ள சிக்கல்களைக் குறிக்கலாம்.

8. எண்ணெய் மின்கடத்தா வலிமை சோதனை:இந்தச் சோதனை மின்மாற்றி எண்ணெயின் மின்கடத்தா வலிமையை மதிப்பிடுகிறது, அது மின் அழுத்தங்களைத் தாங்கும் மற்றும் உள் வளைவைத் தடுக்கும்.

3 கட்ட ஓனான் விநியோக மின்மாற்றி உற்பத்தி செய்யும் உபகரணங்கள்:

மின்மாற்றி அடுப்பு

வார்ப்பு உபகரணங்கள்

படலம் முறுக்கு இயந்திரம்

கான்சோ எலக்ட்ரிக்கல் சயின்ஸ் அண்ட் டெக்னாலஜி கோ., லிமிடெட் மூன்று செட் டிரான்ஸ்பார்மர் ஓவன்கள் மற்றும் இரண்டு செட் டிரான்ஸ்பார்மர் காஸ்டிங் கருவிகளை வைத்திருக்கிறது. இதன் மூலம் 30 நாட்களில் 200க்கும் மேற்பட்ட யூனிட்கள் 200kVA 3 பேஸ் ONAN டிஸ்ட்ரிபியூஷன் டிரான்ஸ்ஃபார்மர்கள் மற்றும் 100 யூனிட்கள் 630kVA மூன்று கட்ட காஸ்ட் பிசின் விநியோக மின்மாற்றிகளை உற்பத்தி செய்யலாம். ஃபாயில் முறுக்கு இயந்திரம் உலர் வகை மின்மாற்றிகளை உற்பத்தி செய்வதற்கு மட்டும் பயன்படுத்தப்படாமல், IEC 60076 வரம்பிற்கு அப்பாற்பட்ட 10kV 4000kVA எண்ணெய் மூழ்கிய விநியோக மின்மாற்றி போன்ற 3-கட்ட ONAN விநியோக மின்மாற்றிகளை தயாரிக்கவும் உதவுகிறது.

CONSO·CN 3 கட்ட ஓனான் விநியோக மின்மாற்றி அனுப்பத் தயாராக உள்ளது:

தொகுப்பு முறை:

மரப்பெட்டி

எஃகு அமைப்பு

ONAN விநியோக மின்மாற்றியின் பராமரிப்பு:

வழக்கமான ஆய்வு:ஏதேனும் சிக்கல்கள் அல்லது முரண்பாடுகளை உடனடியாகக் கண்டறிய திட்டமிடப்பட்ட ஆய்வு வழக்கத்தை செயல்படுத்தவும்.

எண்ணெய் தர கண்காணிப்பு:ஈரப்பதம், வாயுக்கள் மற்றும் அசுத்தங்களுக்கான சோதனைகள் உட்பட, இன்சுலேடிங் எண்ணெயின் தரத்தை தொடர்ந்து பகுப்பாய்வு செய்யுங்கள். எண்ணெய் தர பகுப்பாய்வு சோதனைகள் மூலம் இதை அடைய முடியும்.

காப்பு பொருள் சோதனை:புஷிங்ஸ், இன்சுலேடிங் ஆயில், இன்சுலேஷன் பேட்கள் மற்றும் இன்சுலேடிங் ஸ்லீவ்ஸ் போன்ற இன்சுலேடிங் பொருட்களை அவ்வப்போது ஆய்வு செய்து, அவை சேதமடையவில்லை அல்லது வயதாகவில்லை என்பதை உறுதிப்படுத்தவும்.

குளிரூட்டும் முறைமை பராமரிப்பு:மின்மாற்றியானது ONAN (Oil Natural Air Natural) குளிரூட்டும் முறையைப் பயன்படுத்தினால், குளிரூட்டும் ரேடியேட்டர்கள் மற்றும் மின்விசிறிகள் சரியாகச் செயல்படுவதை உறுதிசெய்யவும். போதுமான குளிரூட்டும் எண்ணெய் சுழற்சியை பராமரிக்க ரேடியேட்டர் மேற்பரப்புகளை சுத்தம் செய்யவும்.

காப்பு எதிர்ப்பு சோதனை:இன்சுலேஷன் அமைப்பின் ஒருமைப்பாட்டை சரிபார்க்க இன்சுலேஷன் ரெசிஸ்டன்ஸ் சோதனைகளை தவறாமல் நடத்தவும். காப்பு எதிர்ப்பு சோதனையாளரைப் பயன்படுத்தி இதைச் செய்யலாம்.

கசிவு தடுப்பு:மின்மாற்றியில் எண்ணெய் கசிவுகள் உள்ளதா எனப் பரிசோதித்து, காப்பீட்டு எண்ணெய் இழப்பைத் தடுக்க உடனடியாக அவற்றைத் தீர்க்கவும்.

வழக்கமான சுத்தம்:மின்மாற்றியின் வெளிப்புற மேற்பரப்பை தூசி மற்றும் அழுக்குகளை அகற்றுவதற்கு, வெப்பச் சிதறலை எளிதாக்குவதற்கும், இன்சுலேஷன் மாசுபாட்டைக் குறைப்பதற்கும் தொடர்ந்து சுத்தம் செய்யவும்.

மின்னல் பாதுகாப்பு உபகரணங்கள் சோதனை:மின்னல் தாக்கத்தால் ஏற்படும் சேதத்தைத் தடுக்க மின்மாற்றியில் உள்ள மின்னல் பாதுகாப்பு சாதனங்கள் அப்படியே இருப்பதை உறுதி செய்யவும்.

அரிப்பு தடுப்பு:மின்மாற்றியின் வெளிப்புற உறையை அரிப்புக்காக பரிசோதிக்கவும் மற்றும் தேவையான பாதுகாப்பு பூச்சுகளை பராமரிக்கவும் அல்லது சரிசெய்யவும்.

பதிவு பேணல்:ஆய்வு முடிவுகள், அடையாளம் காணப்பட்ட சிக்கல்கள், எடுக்கப்பட்ட பராமரிப்பு நடவடிக்கைகள் மற்றும் மாற்றப்பட்ட கூறுகள் உட்பட ஒவ்வொரு பராமரிப்பு நடவடிக்கையின் விரிவான பதிவுகளை பராமரிக்கவும். இந்த பதிவுகள் மின்மாற்றியின் பராமரிப்பு வரலாற்றைக் கண்காணிக்க உதவுகின்றன.

அவ்வப்போது மின் சோதனை:மின்மாற்றியின் மின் செயல்திறனை சரிபார்க்க ஓபன் சர்க்யூட் மற்றும் ஷார்ட் சர்க்யூட் சோதனைகள் உட்பட அவ்வப்போது மின் சோதனைகளைச் செய்யவும்.

உற்பத்தியாளரின் பரிந்துரைகளைப் பின்பற்றவும்:பரிந்துரைக்கப்பட்ட பராமரிப்பு மற்றும் சேவை நடைமுறைகளைப் பின்பற்றி, குறிப்பிட்ட ONAN விநியோக மின்மாற்றிக்கான உற்பத்தியாளரின் வழிகாட்டுதல்கள் மற்றும் பராமரிப்பு கையேட்டைப் பின்பற்றவும்.
