2000 2500 Kva பேட் மவுண்ட் டிரான்ஸ்ஃபார்மர்

2000 2500 kva பேட் மவுண்ட் டிரான்ஸ்பார்மர் பொதுவாக தரவு மையம், பெரிய வணிக கட்டிடங்கள் மற்றும் தொழில்துறை வசதிகள் போன்ற அதிக மின்சார தேவைகளுக்காக வடிவமைக்கப்பட்டுள்ளது. Conso Electrical Technology and Science Co., Ltd. சீனாவில் 10 முதல் 35 kv பேட் பொருத்தப்பட்ட மின்மாற்றிகளை உற்பத்தி செய்யும் ஆரம்பகால உற்பத்தி நிறுவனங்களில் ஒன்றாகும். பெரிய திறன் கொண்ட திண்டு பொருத்தப்பட்ட மின்மாற்றிகளை இணைக்க, கான்சோ எலக்ட்ரிக்கல் தரம் மற்றும் செலவுகளைக் கட்டுப்படுத்த நன்கு வளர்ந்த கொள்கையைக் கொண்டுள்ளது. வாடிக்கையாளர்களுக்கு பேட் பொருத்தப்பட்ட மின்மாற்றிகளின் சிக்கனமான தீர்வை வழங்குவதற்காக, தற்போதைய கொள்முதல் விலையாக பொருள் செலவுகளை நிறுவனம் ஏற்றுக்கொள்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

காணொளி

2000 2500 kva பேட் ஏற்ற மின்மாற்றி அறிமுகம்:

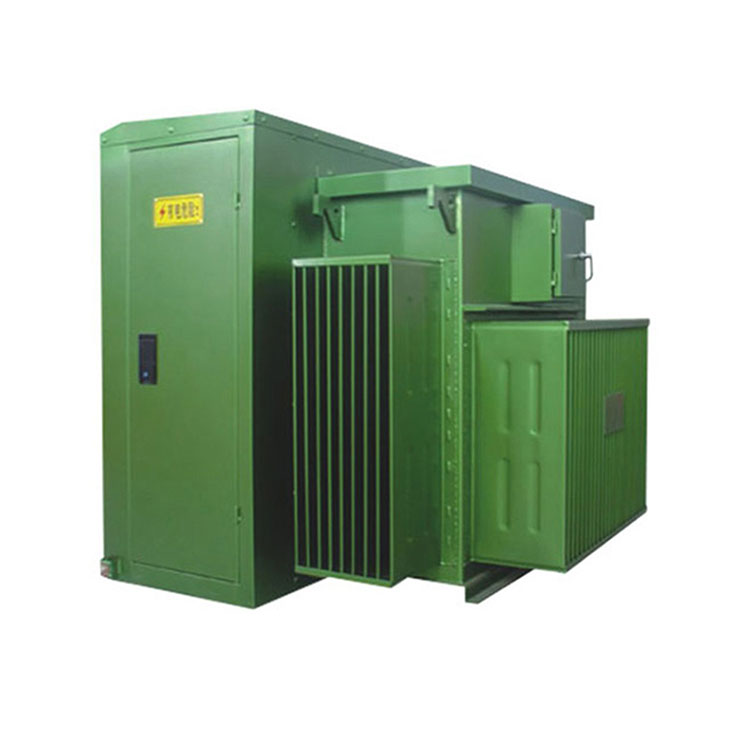

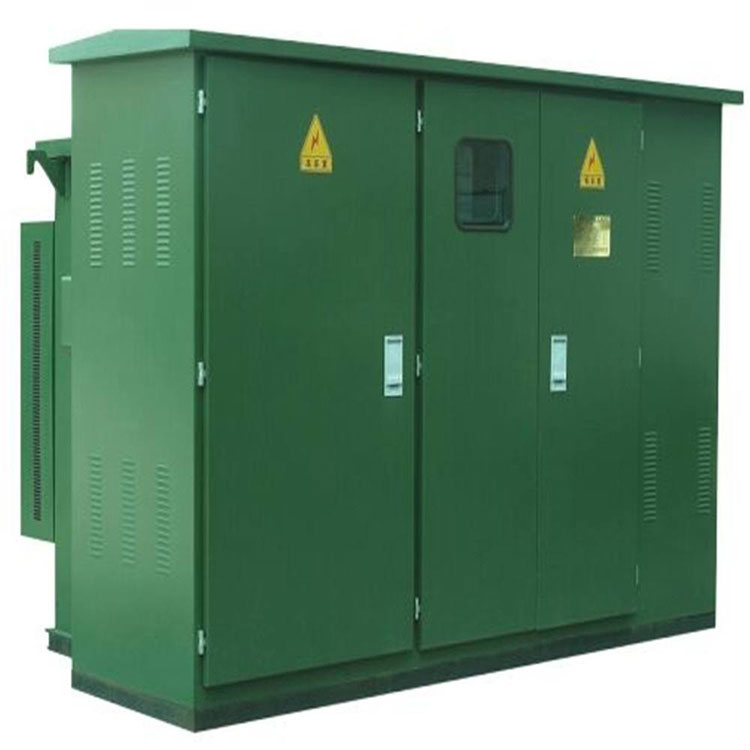

அமெரிக்க-பாணி பேட் பொருத்தப்பட்ட மின்மாற்றிகள் முதன்மையாக இரண்டு பகுதிகளைக் கொண்டிருக்கின்றன: முன் பகுதியில் உயர் மற்றும் குறைந்த மின்னழுத்த இயக்கப் பெட்டிகள் உள்ளன, அவை சுமை சுவிட்சுகள், உயர் மற்றும் குறைந்த மின்னழுத்த முனையங்கள், டேப் சேஞ்சர் சுவிட்சுகள் மற்றும் பிளக்-இன் ஃப்யூஸ் ஆபரேஷன் ஹேண்டில்களுக்கான கைப்பிடிகளையும் உள்ளடக்கியது. அழுத்தம் வால்வுகள், எண்ணெய் வெப்பநிலை அளவீடுகள், எண்ணெய் நிலை குறிகாட்டிகள், எண்ணெய் நிரப்பும் துறைமுகங்கள், வடிகால் வால்வுகள் மற்றும் பல. பின்புற பகுதியில் எண்ணெய் மூழ்கிய உறை, ரேடியேட்டர்கள், மின்மாற்றி முறுக்குகள், இரும்பு கோர், உயர் மின்னழுத்த சுவிட்ச் மற்றும் பாதுகாப்பு உருகிகள் ஆகியவை எண்ணெய் சேமிப்பு தொட்டிக்குள் வைக்கப்பட்டுள்ளன. அடைப்பு பெட்டியின் அட்டையை மூடுவதற்கு மறைக்கப்பட்ட அதிக வலிமை கொண்ட போல்ட் மற்றும் எண்ணெய்-எதிர்ப்பு ரப்பர் கேஸ்கட்களைப் பயன்படுத்துகிறது. இது 0.5 கிலோ/செ.மீ.2 தோராயமான கேஜ் அழுத்தத்தைத் தாங்கும் திறன் கொண்ட ஒரு முழுமையாக மூடப்பட்ட அமைப்பாகும். அடைப்பின் வடிவமைப்பு வடிகால், பாதுகாப்பு மற்றும் செயல்பாட்டின் எளிமை ஆகியவற்றைக் கருத்தில் கொள்கிறது, மேலும் உயர் மின்னழுத்த பெட்டியைத் திறக்கும் முன் குறைந்த மின்னழுத்த பெட்டியை மட்டுமே அணுக முடியும்.

அமெரிக்க பாணி பேட் பொருத்தப்பட்ட மின்மாற்றிகள் Δ/Y○ இணைப்புத் திட்டத்தைப் பயன்படுத்துகின்றன. பூஜ்ஜிய-வரிசை மற்றும் மூன்றாம்-இணக்க மின்னோட்டங்கள் உயர் மின்னழுத்த முறுக்குகளின் மூடிய வளையத்திற்குள் சுற்றுவதால், ஒவ்வொரு இரும்பு மைய நெடுவரிசையிலும் மொத்த பூஜ்ஜிய-வரிசை மற்றும் மூன்றாவது-இணக்க காந்த ஆற்றல் கிட்டத்தட்ட பூஜ்ஜியமாகும். எனவே, குறைந்த மின்னழுத்த பக்கத்தின் நடுநிலை புள்ளி சாத்தியம் மாறாது, உயர்தர கட்ட மின்னழுத்தங்களை உறுதி செய்கிறது. இதேபோல், உயர் மின்னழுத்த முறுக்குகளின் மூடிய வளையத்திற்குள் மின்னல் நீரோட்டங்கள் பாயக்கூடும் என்பதால், ஒவ்வொரு இரும்பு மைய நெடுவரிசையிலும் மின்னல் நீரோட்டங்களுக்கான மொத்த காந்த ஆற்றல் கிட்டத்தட்ட பூஜ்ஜியமாக உள்ளது, இது முன்னோக்கி மற்றும் பின்தங்கிய மாற்றங்களில் அதிக மின்னழுத்தங்களை நீக்குகிறது மற்றும் நல்ல மின்னல் பாதுகாப்பு செயல்திறனை உறுதி செய்கிறது.

2000 2500 kva பேட் ஏற்ற மின்மாற்றி தொழில்நுட்ப அளவுரு:

பயன்முறை எண்:	ZGS11-2500, ZGS11-2000;
மதிப்பிடப்பட்ட திறன்:	2000 2500 kva;
முதன்மை மின்னழுத்தம்:	11 13.8 15 kV அல்லது சார்ந்துள்ளது;
இரண்டாம் நிலை மின்னழுத்தம்:	0.22kV, 0.415 kV அல்லது சார்ந்தது;
பாதுகாப்பு விகிதம்:	மின்மாற்றி தொட்டிக்கான IP68, அடைப்புக்கான IP54;
மின்மறுப்பு:	5% ± 10%;
காப்பு வகை:	எண்ணெய் மூழ்கியது;
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண்:	35kV;
மின்னழுத்தத்தை தாங்கும் லைட்டிங் இம்பல்ஸ்:	75kV;
மதிப்பிடப்பட்ட பிரேக்கிங் கரண்ட்:	50 கே.ஏ.
