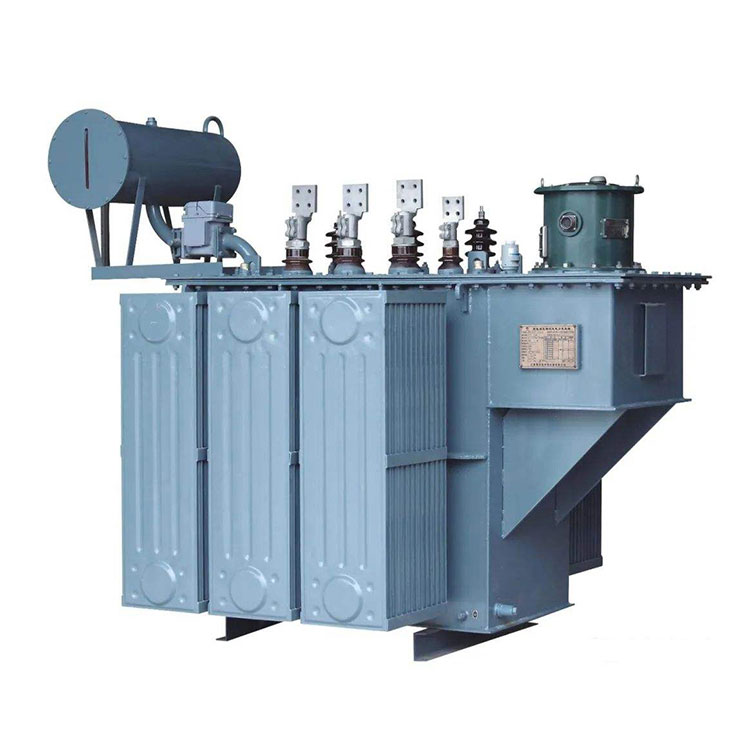

2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்
  • 2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்
  • 2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்

2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்

Conso Electrical Science and Technology Co., Ltd என்பது 2 mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர்களை உற்பத்தி செய்யும் நடுத்தர அளவிலான தொழிற்சாலையாக இருந்தாலும், மின்மாற்றியை அதிக செலவு குறைந்ததாக மாற்ற ஒரு தொழில்முறை உற்பத்திக் குழுவைக் கொண்டுள்ளது. Conso Electrical உற்பத்தித் தொழிலாளர்களுடன் ஒரு நிலையான உறவை உருவாக்குகிறது. இது மின்மாற்றி உற்பத்தித் தொழிலாளர்களை மின்மாற்றி உற்பத்தியில் அதிக ஊக்குவிப்பைச் செய்கிறது. 2006 ஆம் ஆண்டு நிறுவப்பட்ட நிறுவனம் முதல் மின்மாற்றி உற்பத்தியில் பெரும்பாலான தொழிலாளர்கள் தொழில் அனுபவத்தைப் பெற்றுள்ளனர். உலகத்தில் உள்ள எங்கள் நண்பர்களுடன் உறுதியான கூட்டுறவை உருவாக்குவதே எங்கள் விருப்பம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

காணொளி



2 mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர் நிறுவல் தேவை:



(1) அனைத்து கூறுகளும் 2 mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மரின் பிரதான பகுதியும் பாதுகாப்பாக இணைக்கப்பட வேண்டும்.

(2) மின் இணைப்புகள் நல்ல நிலையில் இருக்க வேண்டும்; அலுமினியம் கடத்தி மற்றும் 2 mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மருக்கு இடையே உள்ள இணைப்பு செப்பு-அலுமினியம் டிரான்சிஷன் மூட்டுகளைப் பயன்படுத்த வேண்டும்.

(3) மின்மாற்றி தரையிறக்கம் பொதுவாக குறைந்த மின்னழுத்த முறுக்கு நடுநிலை புள்ளி, வீடு மற்றும் அதன் வால்வு வகை மின்னல் தடுப்பு மூலம் பகிரப்படுகிறது. கிரவுண்டிங் திடமானதாக இருக்க வேண்டும், மேலும் தரை கம்பியில் துண்டிக்கக்கூடிய இணைப்பு புள்ளிகள் இருக்க வேண்டும்.

(4) 2 mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மரின் வெடிப்பு-தடுப்பு வென்ட்டின் முன் எரியக்கூடிய பொருட்கள் எதுவும் இருக்கக்கூடாது.

(5) நிலத்தடி மின்மாற்றி அறைகளில் கதவுகள், மின்மாற்றி அறைக்கும் விநியோக உபகரண அறைக்கும் இடையே உள்ள கதவுகள் மற்றும் மின்மாற்றி அறைகளுக்கு இடையே உள்ள கதவுகள் தீ தடுப்பு கதவுகளாக இருக்க வேண்டும்.

(6) குடியிருப்பு கட்டிடங்களில் நிறுவப்பட்ட எண்ணெய்-மூழ்கிய மின்மாற்றிகள் ஒற்றை-அலகு திறனில் 400 kVA ஐ விட அதிகமாக இருக்கக்கூடாது.

(7) 10 kV 2 mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர் உறையிலிருந்து கதவுகளுக்கான தூரம் 1 மீட்டருக்கும் குறைவாக இருக்கக்கூடாது, சுவர்களில் இருந்து தூரம் 0.8 மீட்டருக்கும் குறைவாக இருக்கக்கூடாது (செயல்படுத்தும் போது 1.2 மீட்டருக்கும் குறைவாக இருக்கக்கூடாது. சுவிட்சுகள்).

(8) இயற்கை காற்றோட்டத்தைப் பயன்படுத்தும் போது, ​​மின்மாற்றி அறையின் தரைமட்டம் வெளிப்புற நிலத்தை விட 1.1 மீட்டர் உயரத்தில் இருக்க வேண்டும்.

(9) வெளிப்புற ஸ்டெப் டவுன் மின்மாற்றிகள் 315 kVA க்கு மிகாமல் இருக்கக்கூடிய மின்மாற்றிகள் கம்பத்தில் பொருத்தப்படலாம், அதே சமயம் 315 kVA க்கு மேல் உள்ளவை மேடையில் பொருத்தப்பட்டிருக்க வேண்டும். முதன்மை மற்றும் இரண்டாம் நிலை தடங்கள் இரண்டும் தனிமைப்படுத்தப்பட்ட கடத்திகளைப் பயன்படுத்த வேண்டும். கம்பத்தில் பொருத்தப்பட்ட மின்மாற்றிகளின் அடிப்பகுதி தரையில் இருந்து குறைந்தபட்சம் 2.5 மீட்டர் உயரத்திலும், வெற்று கடத்திகள் தரையில் இருந்து குறைந்தது 3.5 மீட்டர் உயரத்திலும் இருக்க வேண்டும். மின்மாற்றி தளத்தின் உயரம் பொதுவாக 0.5 மீட்டருக்கும் குறைவாகவும், அதன் வேலி உயரம் 1.7 மீட்டருக்கும் குறைவாகவும், மின்மாற்றி உறைக்கும் வேலிக்கும் இடையிலான தூரம் 1 மீட்டருக்கும் குறைவாகவும், மின்மாற்றி இயங்கும் முகத்திற்கும் இடையே உள்ள தூரம் மற்றும் வேலி 2 மீட்டருக்கும் குறைவாக இருக்கக்கூடாது.

(10) மின்மாற்றி அறையின் கதவுகள் மற்றும் வேலிகளில் "நிறுத்து, உயர் மின்னழுத்த ஆபத்து!" என்று தெளிவான பலகைகள் இருக்க வேண்டும்.



2 mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர் தொழில்நுட்ப அளவுரு:



மதிப்பிடப்பட்ட திறன்: 2000 kva அல்லது 2.0 mva;
பயன்முறை: S11-M-2000 அல்லது சார்ந்துள்ளது;
முதன்மை மின்னழுத்தம்: 11kV, 13.8kV, 22kV, 33kV அல்லது சார்ந்தது
ஏற்றுதல் இழப்பு இல்லை: 1940 W± 10% அல்லது சார்ந்தது;
ஏற்றுதல் இழப்பு: 18300 W± 10% அல்லது சார்ந்தது;
முறுக்கு பொருள்: செப்பு முறுக்கு அல்லது அலுமினிய முறுக்கு;
மதிப்பிடப்பட்ட அதிர்வெண்: 50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸ்;
வெப்பநிலை உயர்வு: 45K/50K,50K/55K,60K/65K;
முக்கிய பொருள்: குளிர் உருட்டப்பட்ட தானியம் சார்ந்த எஃகு;
அடிப்படை காப்பு நிலை: IEC 60076 ஐ கடைபிடிக்கவும்;


CONSO·CN 2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்ஃபார்மர் விவரம்:


மின்மாற்றி முறுக்கு:



பயன்பாட்டில் உள்ள மின்மாற்றி:



CONSO·CN 2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்ஃபார்மர் பட்டறை:


முறுக்கு பட்டறை

சுருள் உலர்த்தும் பகுதி

எண்ணெய் நிரப்பும் பகுதி

முடிக்கப்பட்ட தயாரிப்பு பகுதி


2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர் சோதனை மையம்:



2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்பார்மர் உற்பத்தி செய்யும் உபகரணங்கள்:


மின்மாற்றி அடுப்பு

வார்ப்பு உபகரணங்கள்

படலம் முறுக்கு இயந்திரம்


CONSO·CN 2 Mva ஸ்டெப் டவுன் பவர் டிரான்ஸ்ஃபார்மர் அனுப்பத் தயார்:



தொகுப்பு முறை:


மரப்பெட்டி

எஃகு அமைப்பு
