16 kva ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி ஆற்றல் சேமிப்பு செயல்பாடுகள்:

1. மின்மாற்றி திறன் சரியான தேர்வு

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகள் உயர் திறன் கொண்ட நிலையான மின் சாதனங்களாகும், பொதுவாக மதிப்பிடப்பட்ட நிலைமைகளின் கீழ் 96% அதிகமாகும். இருப்பினும், இந்த உயர் திறன் அனைத்து சூழ்நிலைகளிலும் அடைய முடியாது; இது மின்மாற்றியின் சுமை காரணியைப் பொறுத்தது. மின்மாற்றியின் உண்மையான இயக்க நிலையை தோராயமாக மூன்று பகுதிகளாகப் பிரிக்கலாம்:

1) உகந்த பொருளாதார இயக்கப் பகுதி (உகந்த பகுதி): பொதுவாக மதிப்பிடப்பட்ட சுமையின் 25% மற்றும் 75% வரை குறைகிறது. இந்த வரம்பில் செயல்திறன் அதிகமாக உள்ளது.

2) பொருளாதார செயல்பாட்டுப் பகுதி (பொருளாதாரப் பகுதி): பொதுவாக மதிப்பிடப்பட்ட சுமையின் 15% முதல் 100% வரை பரவுகிறது. இந்த வரம்பிற்குள் செயல்திறன் நியாயமானதாகவே உள்ளது.

3) சப்போப்டிமல் செயல்பாட்டுப் பகுதி (பொருளாதாரமற்ற செயல்பாட்டுப் பகுதி, முன்பு "அதிகப்படுத்தப்பட்ட திறன்" பகுதி என அறியப்பட்டது): பொதுவாக 10%-20%க்குக் கீழே, இந்த வரம்பில் குறைந்த செயல்திறன் கொண்டது.

2. ஆற்றல் திறன் கொண்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகளின் தேர்வு

S20 மற்றும் S22 தொடர் 10kV துருவத்தில் பொருத்தப்பட்ட டிரான்ஸ்பார்மர்கள், தற்போது சீனாவில் உற்பத்தி செய்யப்படுகின்றன, இவை குறைந்த நஷ்டப் பொருட்கள். S11 தொடருடன் ஒப்பிடுகையில், அவை சுமை இல்லாத இழப்புகளை 15% மற்றும் சுமை இழப்புகளை 30% குறைக்கலாம். இது குறிப்பிடத்தக்க ஆற்றல் சேமிப்புகளை விளைவிக்கிறது மற்றும் குறைக்கப்பட்ட எடை, சிறிய அளவு, குறைந்த இழப்புகள், குறைந்த சுமை இல்லாத மின்னோட்டம், குறைக்கப்பட்ட சத்தம், வலுவான குறுகிய-சுற்று எதிர்ப்பு மற்றும் குறிப்பிடத்தக்க ஆற்றல் சேமிப்பு போன்ற நன்மைகளை வழங்குகிறது.

3. ஆற்றல் காரணியை மேம்படுத்த வினைத்திறன் மின் இழப்பீட்டுக் கருவிகளைப் பயன்படுத்துதல்

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகள் ஆற்றல் காரணியைப் பொறுத்து பல்வேறு நிலைகளில் செயலில் மற்றும் எதிர்வினை ஆற்றலைப் பயன்படுத்துகின்றன. மின்சக்தி காரணி அதிகரிக்கும் போது, ​​ போல் பொருத்தப்பட்ட மின்மாற்றியின் செயலில் மற்றும் எதிர்வினை ஆற்றல் நுகர்வு குறைகிறது. ஒரு நிலையான மற்றும் நியாயமான உயர் சக்தி காரணியை பராமரிப்பது சக்தி அமைப்புகளில் ஒரு முக்கியமான ஆற்றல் சேமிப்பு நடவடிக்கையாகும். எனவே, மின்சக்தி காரணியை மேம்படுத்துவதற்கும், துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகளின் இயக்க வெப்பநிலையைக் குறைப்பதற்கும் நடவடிக்கைகள் அவற்றின் சிறந்த நிலையில் அல்லது அதற்கு அருகில் செயல்பட வைக்க முடியும். தேவையான சக்தி காரணி அடையப்படாத போது (பொதுவாக 0.9 க்கும் குறைவாக இல்லை), ஆற்றல் காரணியை மேம்படுத்த எதிர்வினை சக்தி இழப்பீட்டு கருவிகள் பயன்படுத்தப்பட வேண்டும்.

4. ஆற்றல் சேமிப்பை அடைய திறமையற்ற துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகளை மாற்றுவதைத் தேர்வு செய்யவும்

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகள் சேதமடைந்த பிறகு மட்டுமே மாற்றக்கூடாது; மாறாக, அவை குறிப்பிட்ட அளவிற்கு வயதாகிவிட்டாலும், பொதுவாக சுமார் 20 ஆண்டுகளுக்குப் பிறகும் சில எஞ்சிய மதிப்பை வைத்திருக்கும் போது மாற்றப்பட வேண்டும். குறைந்த-செயல்திறன், அதிக ஆற்றல்-நுகர்வு மின்மாற்றிகளை திறமையான ஆற்றல் சேமிப்பு மின்மாற்றிகளுடன் மாற்றுவதன் மூலம், கணிசமான வருடாந்திர ஆற்றல் சேமிப்புகளை அடைய முடியும். உதாரணமாக, எங்கள் நிலையத்தில், பழைய மின்மாற்றியை புதிய ஆற்றல் திறன் கொண்ட மின்மாற்றியை மாற்றியமைத்ததன் விளைவாக, ஆண்டுக்கு 3241.2 kWh ஆற்றல் சேமிப்பு மற்றும் 39244.8 kVARh எதிர்வினை ஆற்றலில், மொத்தம் 5606.4 kWh ஆற்றல் சேமிப்பு.

5. கம்பத்தில் பொருத்தப்பட்ட மின்மாற்றிகளை ஏற்றாமல் இயக்குவதைத் தவிர்க்கவும்

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகளுக்கு, நீண்ட காலத்திற்கு சுமை இல்லாமல் இருக்கும், அவற்றை உடனடியாக மூடுவது நல்லது, இது வரி இழப்புகளைக் கணிசமாகக் குறைக்கும். எடுத்துக்காட்டாக, எங்கள் வசதியில் உள்ள 35kV 1600kVA மின்மாற்றியின் சுமை இல்லாத இழப்பு 2095W ஆகும். ஒரு நாள் அதன் செயல்பாட்டை நிறுத்துவது 50.28 kWh ஆற்றல் இழப்பைக் குறைக்கிறது, மேலும் ஒரு மாதத்திற்கு, ஆற்றல் இழப்பு 150.84 kWh ஆக குறைகிறது.

6. குறைந்த மின்மாற்றி வெப்பநிலை

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி முறுக்குகளின் எதிர்ப்பு அதிக வெப்பநிலையுடன் அதிகரிக்கிறது. அதே சுமையின் கீழ் ஒரே துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிக்கு, குறைந்த வெப்பநிலை குறைந்த இழப்பை ஏற்படுத்துகிறது. எனவே,  கம்பத்தில் பொருத்தப்பட்ட மின்மாற்றிகளின் வெப்பநிலையைக் குறைக்க சரியான குளிரூட்டும் நடவடிக்கைகள் செயல்படுத்தப்பட வேண்டும்.

16 kva ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி அளவுரு:

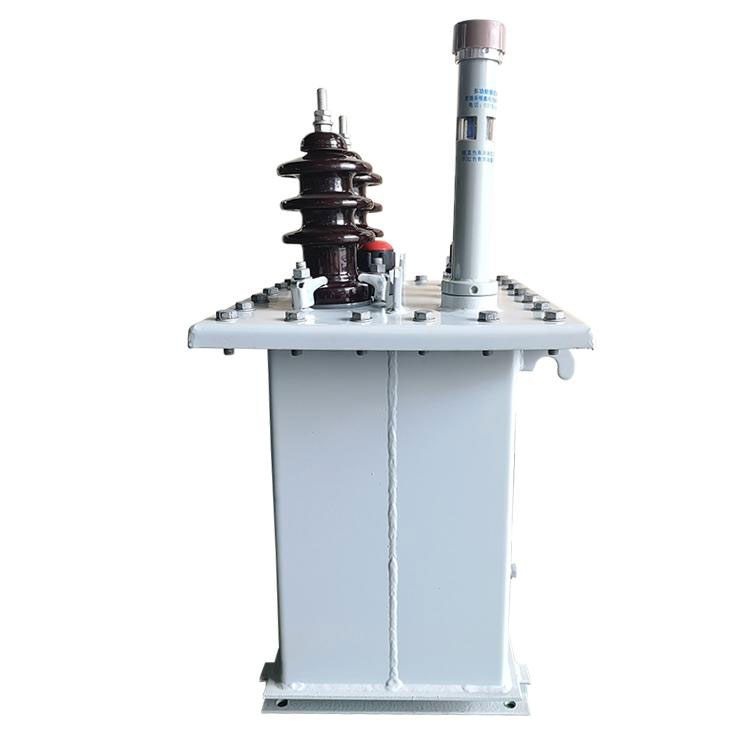

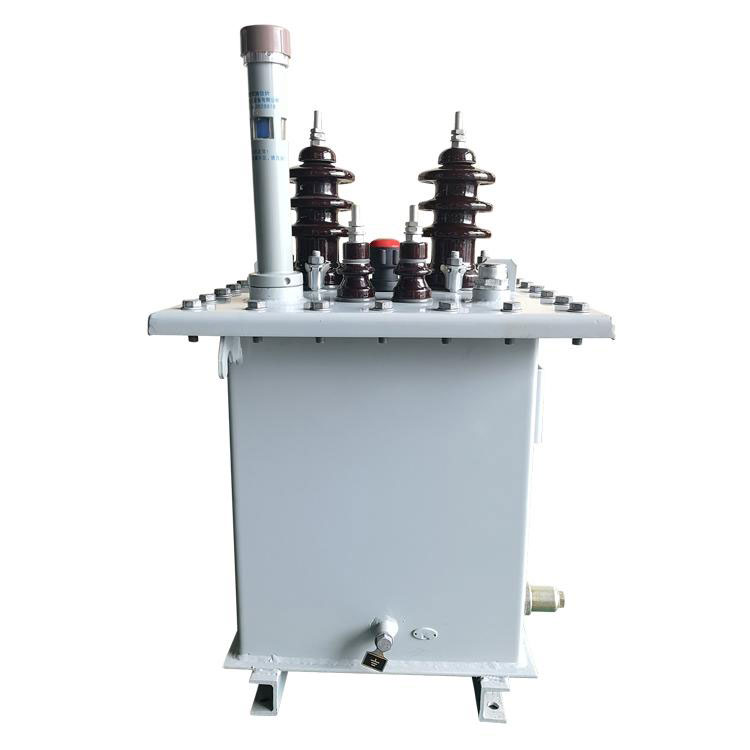

CONSO·CN 16 kva ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி விவரம்:

முன் ஏற்றப்பட்டது

பக்கம் ஏற்றப்பட்டது

ஒற்றை கட்ட மின்மாற்றி

ஒற்றை கம்பம் ஏற்றப்பட்டது

CONSO·CN 16 kva ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி பணிமனை:

16 kva ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி சோதனை மையம்:

16 kva ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி உற்பத்தி உபகரணங்கள்:

CONSO·CN 16 kva ஒற்றை கட்ட துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி அனுப்பத் தயாராக உள்ளது:

தொகுப்பு முறை:
