உற்பத்தியில் எங்களின் விரிவான அனுபவத்தைப் பயன்படுத்தி, 11 kV 630A VCB (வாக்குவம் சர்க்யூட் பிரேக்கர்) பல்வேறு வரம்பில் வழங்குவதில் Conso பெருமை கொள்கிறது. இந்த டைனமிக் துறையில் சமீபத்திய முன்னேற்றங்களைத் தெரிந்துகொள்ள, எங்கள் வலைத்தளத்தை புக்மார்க் செய்ய உங்களை ஊக்குவிக்கிறோம். வழக்கமாக புதுப்பிக்கப்படும், எங்கள் தளம் மதிப்புமிக்க ஆதாரமாக செயல்படுகிறது, இது 11 kV 630A VCB வெற்றிட சர்க்யூட் பிரேக்கர்களின் உலகில் சமீபத்திய செய்திகள் மற்றும் நுண்ணறிவுகளை வழங்குகிறது. நம்பகமான தயாரிப்புகள் மட்டுமின்றி, மின்சக்தித் துறையின் வளர்ந்து வரும் நிலப்பரப்புடன் ஒத்துப்போகும் புதுப்பித்த தகவல்களையும் வழங்க Consoவை நம்புங்கள். 11 kV VCB தொழில்நுட்பத்தின் துறையில் நடந்துகொண்டிருக்கும் புதுப்பிப்புகள் மற்றும் முன்னேற்றங்களுக்கு தொடர்ந்து இணைந்திருங்கள்.

காணொளி

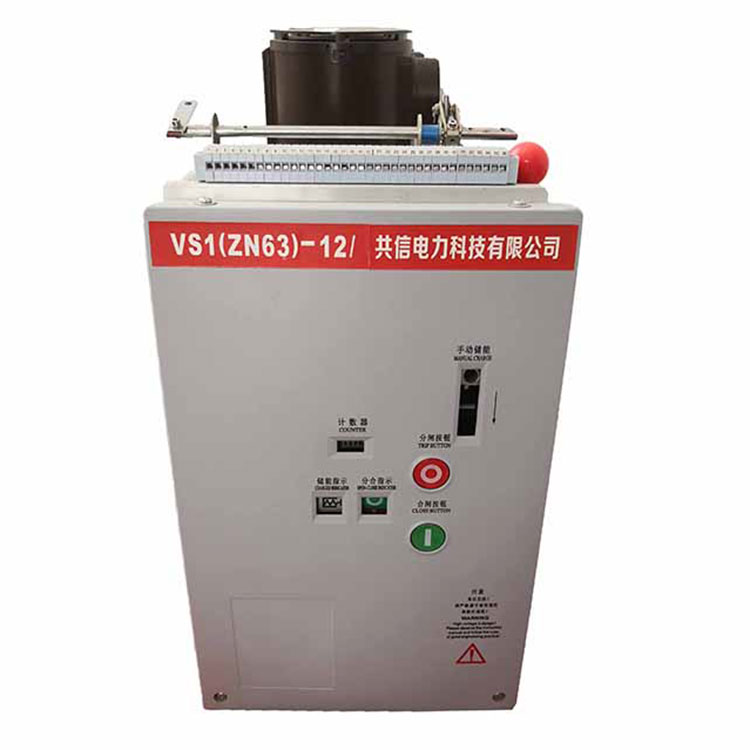

11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர் அறிமுகம்



11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர் என்பது 12kV மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் மூன்று-கட்ட AC 50Hz மின் அமைப்பின் உட்புற சுவிட்ச் கியர் ஆகும், இது தொழில்துறை மற்றும் சுரங்க நிறுவனங்களின் மின் கட்டம் உபகரணங்கள் மற்றும் மின் சாதனங்களின் பாதுகாப்பு மற்றும் கட்டுப்பாட்டு அலகுகளாகப் பயன்படுத்தப்படுகிறது. மதிப்பிடப்பட்ட வேலை மின்னோட்டம் அல்லது பல முறிவு குறுகிய சுற்று மின்னோட்டத்தின் கீழ் அடிக்கடி செயல்பட வேண்டிய இடங்களுக்கு இது பொருத்தமானது. சர்க்யூட் பிரேக்கர் ஆல்-இன்-ஒன் டிசைன் ஆஃப் ஆப்பரேட்டிங் மெக்கானிசம் மற்றும் சர்க்யூட் பிரேக்கர் பாடி ஆகியவற்றை ஏற்றுக்கொள்கிறது, இது நிலையான நிறுவல் யூனிட்டாகப் பயன்படுத்தப்படலாம் அல்லது ஹேண்ட்கார்ட் யூனிட் பாத்திரத்தை உருவாக்க ஒரு சிறப்பு உந்துவிசை பொறிமுறையுடன் பொருத்தப்படலாம்.



11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர் தொழில்நுட்ப அளவுரு:

இல்லை.	பொருள்	அலகு	அளவுரு
1	மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12
2	மதிப்பிடப்பட்ட லைட்டிங் இம்பல்ஸ் வோல்டேஜ் சகிப்புத்தன்மை	கே.வி	75
3	1 நிமிட அதிர்வெண் மின்னழுத்தம்	கே.வி	42
4	இரண்டாம் நிலை மின்சுற்று மின்னழுத்தத்தின் அதிர்வெண் சகிப்புத்தன்மை (1 நிமிடம்)	V	2000
5	மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் பிரேக்கிங் கரண்ட் பிரேக்கிங் எண்	நேரங்கள்	50
6	1 நிமிட ஆற்றல் அதிர்வெண்	தி	42/48
7	மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் (உச்சம்)	தி	75/85
8	மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட்	தி	20/25	31.5	40
9	கணக்கிடப்பட்ட மின் அளவு	A	630 1250	630/1250	1250/1600
10				1600/2000	2000/2500
11				2500/3150	3150/4000
12	மின்னோட்டத்தின் மதிப்பிடப்பட்ட வெப்ப நிலைத்தன்மை (RMS)	kA	20/25	31.5	40
13	டைனமிக் ஸ்டெபிலிட்டி மதிப்பிடப்பட்ட மின்னோட்டம் (உச்சம்)	kA	63	80	100
14	மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் மூடும் மின்னோட்டம் (உச்சம்)	kA	63	80	100
15	மதிப்பிடப்பட்ட செயல்பாட்டு வரிசை		O-0.3s-CO-180s-CO
16			O-180s-CO-180s-CO
17	இயந்திர வாழ்க்கை	நேரங்கள்	10000

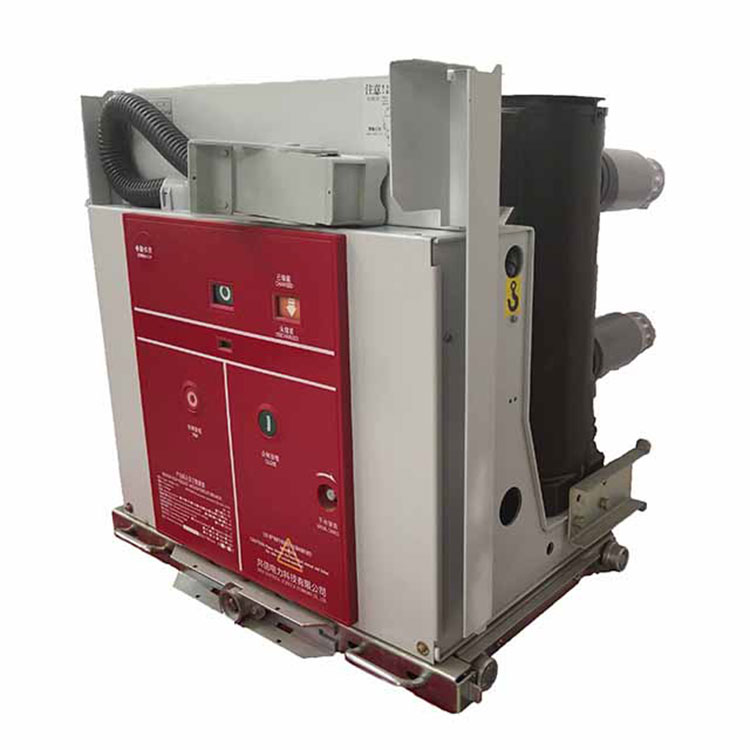

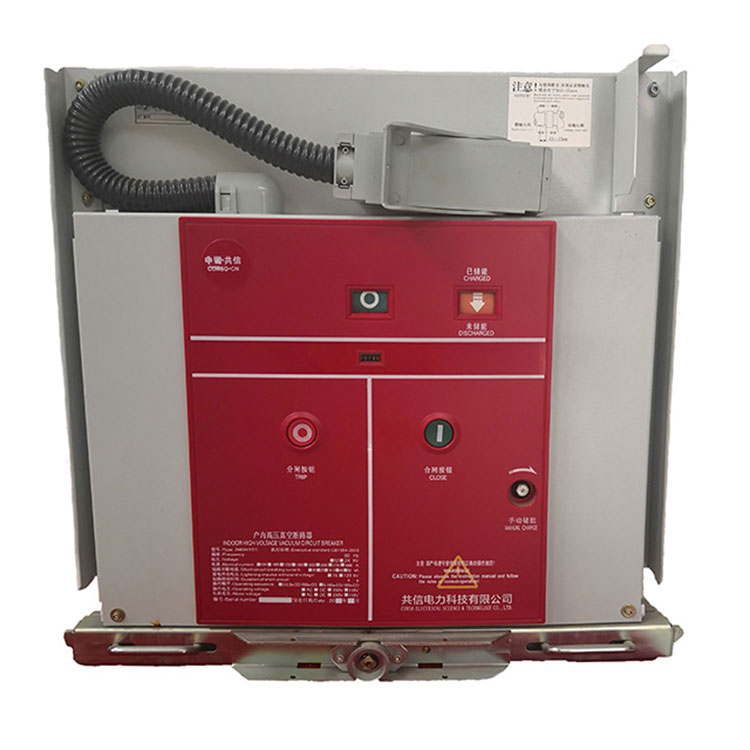

CONSO·CN 11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர் விவரம்:

பக்க மவுண்டிங்

இன்சுலேடிங் சிலிண்டர்

நடிகர்கள்துருவம்

"Cast Pole VCB":"வார்ப்புக் துருவம்" என்பது எபோக்சி பிசின் வார்ப்புகளை இயந்திர வலிமை மற்றும் பயனுள்ள இன்சுலேஷன் வகுப்பைப் பயன்படுத்துவதைக் குறிக்கிறது.

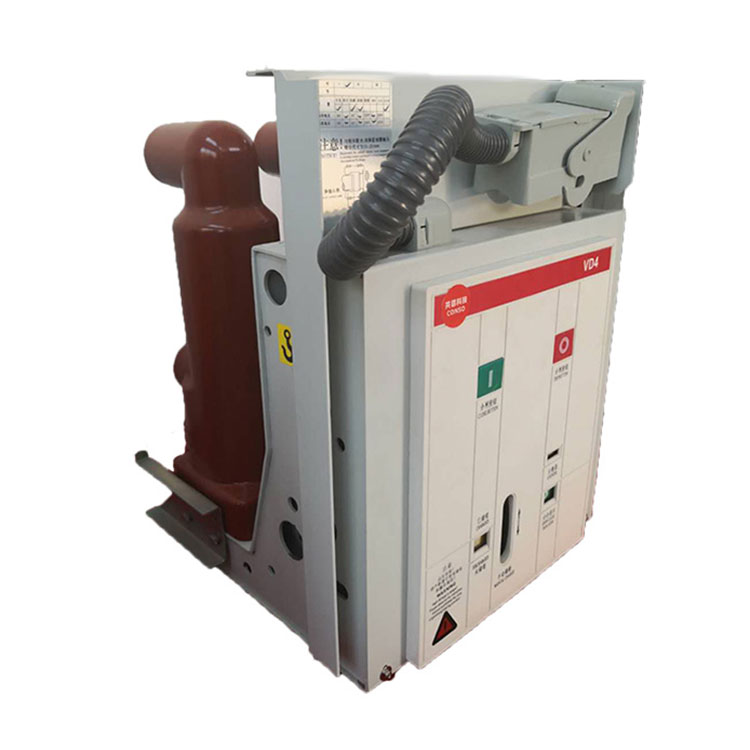

"பக்கத்தில் பொருத்தப்பட்ட VCB":டிஸ்கிரிப்டர் "சைட்-மவுண்டட்" என்பது குறுக்கீடு செங்குத்தாக நிலைநிறுத்தப்படுவதைக் குறிக்கிறது, இதன் விளைவாக ஒரு வெற்றிட சர்க்யூட் பிரேக்கர் உருவாகிறது, அது நீளமானது மற்றும் பரிமாணத்தில் தட்டையானது. இந்த வடிவமைப்பு SF6 ஏற்றுதல் பிரேக்கர் பேனல்கள் போன்ற சுவிட்ச் கியர் உள்ளமைவுகளின் தேவைகளைப் பூர்த்தி செய்கிறது.

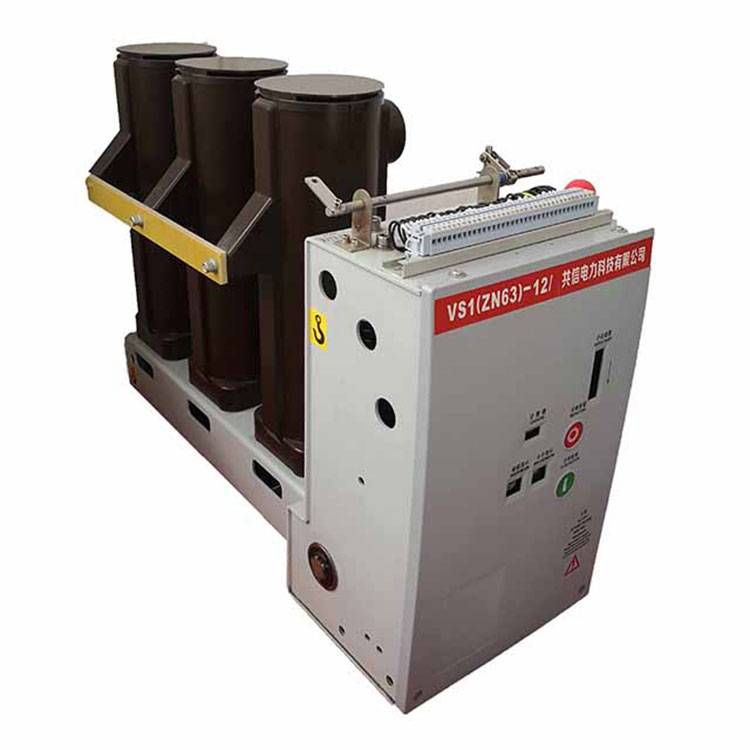

"இன்சுலேட்டிங் சிலிண்டர் VCB": "இன்சுலேடிங் சிலிண்டர்" பதவி குறுக்கீடுகளின் காப்புப் பொருளின் வடிவத்தைக் குறிக்கிறது. கிடைமட்ட நிறுவல் பொதுவாக பயன்படுத்தப்படுகிறது, நடுத்தர மின்னழுத்த மின் பேனலின் வடிவமைப்பை பட்ஜெட்-நட்பின் சார்புடன் சீரமைக்கிறது.

CONSO·CN 11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர் பட்டறை:

சட்டசபைபகுதி

கூறுகள்சேமிப்பு பகுதி

அசெம்பிளிங்கில் 11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர்:

தொகுப்பில் 11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர்:

11kv 630a 11 kv vcb வெற்றிட சர்க்யூட் பிரேக்கர் அனுப்ப தயாராக உள்ளது:
