கான்சோ எலக்ட்ரிக்கல் சயின்ஸ் அண்ட் டெக்னாலஜி கோ., லிமிடெட் 10 kv முதல் 35 kv வரை மின்சார டிரான்ஸ்பார்மர், எலக்ட்ரிக்கல் சுவிட்ச் கியர், காம்பாக்ட் சப்ஸ்டேஷன் மற்றும் வெற்றிட சர்க்யூட் பிரேக்கர் ஆகியவற்றை உற்பத்தி செய்யும் ஒரு தொழில்துறை உற்பத்தியாளர். நிறுவப்பட்ட நிறுவனத்திலிருந்து பல தசாப்தங்களாக, நிறுவனம் 11kV 3 கட்ட 200 kVA விநியோக மின்மாற்றியை அசெம்பிள் செய்ய உற்பத்தியை மேம்படுத்தி வருகிறது. இது 11kV 3 கட்ட 200 kVA விநியோக மின்மாற்றிகளில் 200 க்கும் மேற்பட்ட துண்டுகளை 30 நாட்களில் முடிக்க முடியும். சிறந்த எதிர்காலத்தை உருவாக்குவதில் எங்களுடன் இணையுமாறு உலகம் முழுவதும் உள்ள சந்தைப்படுத்தல் நிபுணர்களை நிறுவனம் அன்புடன் அழைக்கிறது.
A11kV 3 கட்ட 200 kVA விநியோக மின்மாற்றி என்பது பல்வேறு மின் சாதனங்களுக்கு உயர் மின்னழுத்த மின் ஆற்றலை குறைந்த மின்னழுத்த மின்சாரமாக மாற்ற பயன்படும் ஒரு அத்தியாவசிய மின் சாதனமாகும். இந்த வகை மின்மாற்றி ஆற்றல் அமைப்புகளில் முக்கிய பங்கு வகிக்கிறது, ஆற்றல் பரிமாற்றம் மற்றும் விநியோகத்திற்கான முக்கிய அங்கமாக செயல்படுகிறது. மின்னழுத்த நிலைகளை சரிசெய்தல் மற்றும் மின்னோட்ட வடிவங்களை மாற்றுவதன் மூலம் மின் அமைப்பில் வெவ்வேறு மின் கட்டங்களுக்கு இடையில் ஆற்றல் மற்றும் விநியோக சமநிலையை மாற்றுவதை இது நிறைவேற்றுகிறது. 10kV மின்மாற்றிகள் அவற்றின் செயல்திறன் மற்றும் நிலைத்தன்மைக்காக அறியப்படுகின்றன, நம்பகமான மின்சாரம் வழங்குவதை உறுதி செய்கின்றன.
a11kV 3 கட்ட 200 kVA விநியோக மின்மாற்றியின் முக்கிய கூறுகள் இரும்பு கோர் மற்றும் சுருள்களை உள்ளடக்கியது. இரும்பு மையமானது சிலிக்கான் எஃகுத் தாள்களை அடுக்கி, முதன்மையாக காந்தப் பாய்ச்சலை வழிநடத்தவும், காந்தக் கசிவைக் குறைக்கவும், காந்தப் பாய்வு அடர்த்தியை அதிகரிக்கவும் உதவுகிறது. இரும்பு மையத்தின் பயனுள்ள வடிவமைப்பு மற்றும் உற்பத்தி ஆற்றல் இழப்புகள் மற்றும் கழிவுகளை கணிசமாகக் குறைக்கும். சுருள்கள் கடத்தி கம்பிகளால் காயப்பட்டு, மின்னோட்டத்தின் ஓட்டத்தின் மூலம் காந்தப்புலத்தை உருவாக்கி, மின் ஆற்றலை மாற்ற உதவுகிறது. சுருள்களின் வடிவமைப்பு மற்றும் உற்பத்தி மின்மாற்றியின் இயல்பான செயல்பாடு மற்றும் திறமையான ஆற்றல் மாற்றத்தை உறுதிப்படுத்த தற்போதைய அளவு, அதிர்வெண் மற்றும் முறுக்கு அமைப்பு போன்ற காரணிகளைக் கருத்தில் கொள்கிறது.
11kV 3 கட்ட 200 kVA விநியோக மின்மாற்றிகள் அவற்றின் பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டை உறுதிப்படுத்த பலவிதமான பாதுகாப்பு நடவடிக்கைகளுடன் பொருத்தப்பட்டுள்ளன. உதாரணமாக, மின்மாற்றியில் வெப்பநிலை பாதுகாப்பு சாதனங்கள் நிறுவப்பட்டுள்ளன. வெப்பநிலை பாதுகாப்பு வரம்பை மீறினால், மின்மாற்றிக்கு அதிக வெப்பம் மற்றும் சேதத்தைத் தடுக்க மின்சாரம் தானாகவே துண்டிக்கப்படும். கூடுதலாக, கசிவைக் கண்டறிந்து, மின் விபத்துகளைத் தடுக்கும் போது, தானாகவே மின் இணைப்பைத் துண்டிக்க, கசிவு பாதுகாப்பு சாதனங்கள் உள்ளன. இந்த பாதுகாப்பு நடவடிக்கைகள் மின்மாற்றியின் தவறுகளை உடனடியாகக் கண்டறிந்து நிவர்த்தி செய்து, மின் அமைப்பின் பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது.
மதிப்பிடப்பட்ட திறன்: | 200 kVA; |
ஏற்றுதல் இழப்பு இல்லை: | 340± 10%W அல்லது சார்ந்துள்ளது; |
ஏற்றுதல் இழப்பு: | 2600/2730± 10%W அல்லது சார்ந்தது; |
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண்: | 35kV; |
மின்னழுத்தத்தை தாங்கும் லைட்டிங் இம்பல்ஸ்: | 75kV; |
காப்பு முறை: | எண்ணெய் தாக்கல் அல்லது உலர் வகை; |
கட்ட எண்: | மூன்று கட்டம் |
வெப்பநிலை உயர்வு: | 55K/65K அல்லது சார்ந்துள்ளது; |
திசையன் குழு: | Yyn0, Dyn11; |
மின்மறுப்பு: | IEC 60076 படி; |
CONSO·CN 11kV 3 கட்ட 200 kVA விநியோக மின்மாற்றி விவரம்:

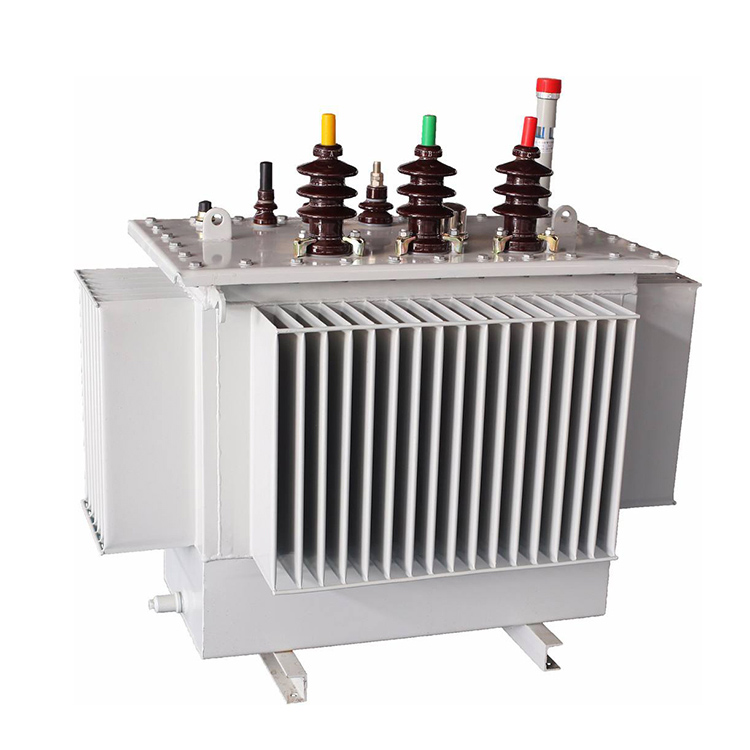

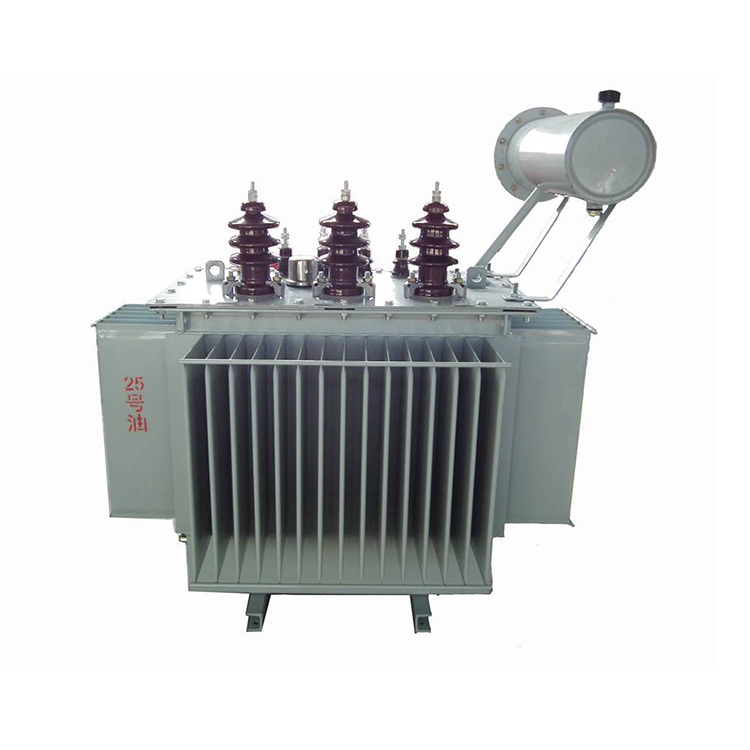

எண்ணெய் நிரப்பப்பட்டது
|
எண்ணெய் காலியானது
|
உருவமற்ற அலாய்
|
உருட்டப்பட்ட இரும்பு கோர்
|
முறுக்கு பட்டறை |
சுருள் உலர்த்தும் பகுதி |
எண்ணெய் நிரப்பும் பகுதி |
முடிக்கப்பட்ட தயாரிப்பு பகுதி |
மின்மாற்றி அடுப்பு |
வார்ப்பு உபகரணங்கள் |
படலம் முறுக்கு இயந்திரம் |
மரப்பெட்டி |
எஃகு அமைப்பு |
1. பவர் டிரான்ஸ்பார்மர்கள் பெரும்பாலும் செயல்பாட்டின் போது எண்ணெய் கசிவு, ஏற்ற இறக்கமான எண்ணெய் அளவுகள், அசாதாரண வெப்பநிலை, அசாதாரண ஒலிகள் மற்றும் குளிரூட்டும் அமைப்பில் உள்ள முரண்பாடுகள் போன்ற சிக்கல்களை சந்திக்கின்றன. காரணங்களை அடையாளம் காணவும், அவற்றை சரிசெய்யவும், சரியான பதிவுகளை பராமரிக்கவும் முயற்சிக்கவும்.
2. மின்மாற்றியின் சுமை அனுமதிக்கப்பட்ட சாதாரண ஓவர்லோட் மதிப்பை மீறும் போது, பாதுகாப்பு சம்பவங்களைத் தடுக்க தேவையான மின்மாற்றியின் சுமையைக் குறைக்கவும்.
3. பின்வரும் நிபந்தனைகள் ஏற்பட்டால், மின்மாற்றியின் பராமரிப்புக்காக உடனடியாக மின் இணைப்பைத் துண்டிக்கவும்: மின்மாற்றிக்குள் இருந்து உரத்த சத்தம், வெளியேற்ற ஒலிகள், அசாதாரண வெப்பமாக்கல், எண்ணெய் தொட்டி அல்லது பாதுகாப்பு வென்ட்டிலிருந்து எரிபொருள் ஊசி, எண்ணெய் அளவுகள் சுட்டிக்காட்டப்பட்ட வரம்பிற்குக் குறைதல் எண்ணெய் அளவீடு மூலம், எண்ணெய் நிறத்தில் விரைவான மாற்றங்கள் மற்றும் மின்கடத்திகளுக்கு கடுமையான சேதம்.
4. பவர் டிரான்ஸ்பார்மரின் எண்ணெய் வெப்பநிலை அதிகமாக இருப்பது கண்டறியப்பட்டு, எண்ணெய் மட்டத்தில் குறிப்பிடத்தக்க குறைவுக்கு ஒத்திருக்கும் போது, பரிந்துரைக்கப்பட்ட நடைமுறைகளைப் பின்பற்றி உடனடியாக அதை நிரப்பவும். ஒரு குறிப்பிடத்தக்க எண்ணெய் கசிவு எண்ணெய் மட்டத்தில் விரைவான வீழ்ச்சியை ஏற்படுத்தினால், சிக்னலை மட்டுமே பாதிக்கும் வகையில் எரிவாயு பாதுகாப்பை மாற்றவும், எண்ணெய் கசிவை அடைக்க மற்றும் மின்மாற்றியை நிரப்ப உடனடி நடவடிக்கைகளை எடுக்கவும். வெப்பநிலை அதிகரிப்பின் காரணமாக மின்மாற்றியின் எண்ணெய் அளவு படிப்படியாக உயரும் போது, மேலும் அதிக வெப்பநிலையில் எண்ணெய் அளவு எண்ணெய் அளவைக் காட்டிலும் அதிகமாக இருந்தால், வழிதல் தவிர்க்க எண்ணெய் அளவை பொருத்தமான நிலைக்கு குறைக்கவும்.
5. உலர் வகை மின்மாற்றிகளின் வழக்கமான பராமரிப்புக்காக, மின்சாரம் துண்டிக்கப்பட்டால், தளர்வான ஃபாஸ்டென்சர்களை சரிபார்த்து, எந்த தூசியையும் துடைக்கவும். நடுத்தர மற்றும் பெரிய மின்மாற்றிகளுக்கான முக்கிய பராமரிப்பு முதன்மையாக உயர் மற்றும் குறைந்த மின்னழுத்த தரை எதிர்ப்பு போன்ற காப்பு எதிர்ப்பை அளவிடுவதை உள்ளடக்கியது.
